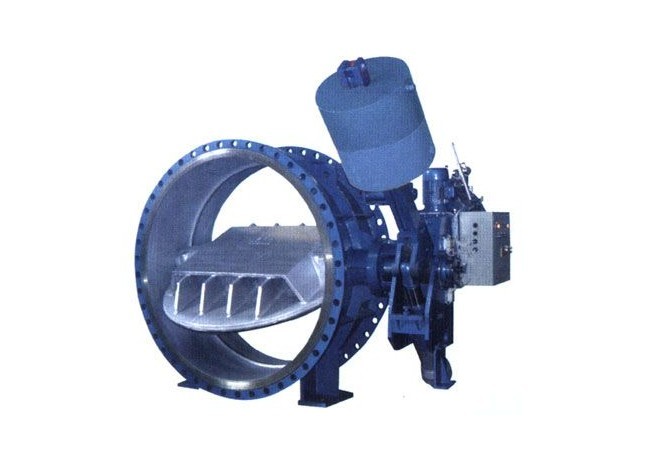

重錘式液控緩閉止回蝶閥
液控蝶閥用于水輪機進口時，能與機組實現聯動，作連通和截?cái)嗨?/span>用，開啟為油壓驅動，開閥力矩大，開啟平穩，速度可調，全開后自動鎖定在全開位置，蝶板不抖動，流阻小，不會因水流擾動或控制系統故障突然自動關閉導致機組事故停機。按預先調定的程序關閥，關閥分兩個階段，先快關大部分行程，快速截?cái)啻蟛糠炙?，防止水輪機甩負載后飛逸；后慢關剩余行程，減免水錘危害，有效地保護水輪機組的正常工作，快關、慢關的行程及速度均可方便調節，調節的范圍能滿足水電站工況的需要，是目前國內外先進的水輪機進口控制設備。
該閥用于水泵出口時，與水泵實現泵閥聯動，可方便實現先啟泵后開閥或先開閥后啟泵。在停泵或水泵事故跳閘時能可靠關閉，防止水體倒流，起到一閥代替兩閥(閘閥和止回閥)的功能。在控制上，依用戶工況需要，可實現停電(跳閘)自動關閥或停電(跳閘)手動關閥的功能。分快關和慢關兩階段關閉，快關行程、快關時間、慢關行程、慢關時間均可調節，可完全滿足水泵工況運行需要。有效防止停泵后大量水體倒流、水泵反轉超速，并減免水錘危害,是泵站必備閥門。
重錘式液控緩閉止回蝶閥采用液壓驅動，油壓高,接力器體積小,結構緊湊。按工況需要，可提供全開后的機械鎖定裝置。開閥時，蝶板打開，系統同時舉起一個重錘，關閥時利用舉起的重錘蓄能關閉，無需大型蓄能罐。因此關閥無需動力油源，關閥動力直觀可見，液壓系統簡單、可靠。
蝶板采用合理的雙偏心設計，使關閥時能夠利用動水的作用力(加上重錘的重力勢能)幫助閥門關閉，既減少了重錘體積，又提高了關閥可靠性。閥門配備了手搖泵和手動關閥裝置，必要時可手動開、關閥。隨閥配備的電氣控制箱用于就地控制操作。液控蝶閥可實現就地、遠程和聯動控制。
本液控蝶閥除用于水電站或水泵站外，還可作為壓力鋼管高位控制閥，作為閘門使用，以緊急截?cái)嗨鳎乐故鹿蕯U(kuò)大。關閥時間可按用戶工況要求在工廠整定或在工地現場整定。
重錘式液控緩閉止回蝶閥主要性能參數
|
口 徑
項 目
|
900≤DN≤3000
|
|
開閥時間
|
15～60秒(可調)
|
|
關閥時間(分快、慢兩個階段關閉)
|
快關時間3～15秒(可調)
|
|
慢關時間8～50秒(可調)
|
|
關閥角度(分快、慢兩個階段關閉)
|
快關角度 75±5°
|
|
慢關角度 15±5°
|
|
公稱通徑
DN mm
|
公稱壓力
PN MPa
|
試驗壓力 Mpa
|
連接型式
|
適用溫度
|
適用介質
|
|
殼 體
|
密 封
|
|
900～3000
|
0.6～2.5
|
1.5×PN
|
1.1×PN
|
雙法蘭連接
|
≤80℃
|
水、泥沙水、海水等
|
|
泄漏量
|
零泄漏(達到GB/T13927標準A級要求)；
或按GB/T14478《大中型水輪機進水閥基本技術條件》的規定
|
|
流阻系數
|
最小流阻系數 0.1
|
注：蝶閥全開時蝶板與水平方向夾角為0°，故定義閥門全開為0°；全關時蝶板與水平方向夾角為90°，定義閥門全關為90°。
