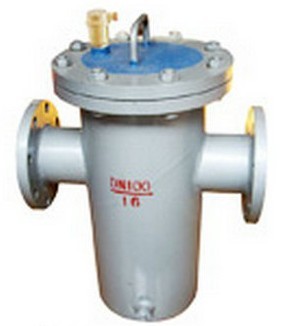

桶形吊籃式過濾器概述：
TDG型桶形吊籃式過濾器適用于蒸汽、空氣、煤油、水等配管中排掉銹渣及異物，用于保護閥門及管道設備。

應用范圍：
1．化工、石化生產中的弱腐蝕性物料，如：水、氨、油品等。
2．化工生產品中的腐蝕性物料，如：燒堿、純堿、濃稀硫酸、碳酸、醋酸等。
3．深冷中的低溫物料，如：液甲烷、液氨、液氧和各種冷劑。
4．輕工食品、制藥生產中有衛生要求的物料，如：啤酒、飲料、乳制品、糧漿醫藥用品等。
5．各種特殊工藝的高效精密過濾器等。

結構特點：
1、標準不銹鋼過濾網孔徑為Ф3—6，其孔徑數目可供選擇。
2、可選擇壓力表連接，過濾器蓋上有凸合面鉆螺紋孔以便安裝壓力表。
3、流通面積大、故壓力損失小，安裝容易維修方便。
4、A型表示平衡式，B型表示高進低出。

標準規范：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

零件材料與工況：

主要尺寸及重量：
