產品展示

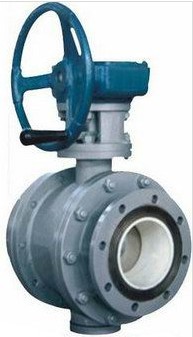

耐磨球閥
放大圖片
產品名稱： 耐磨球閥
產品型號： NQ347TC
產品特點： 信茂耐磨球閥：質量可靠，價格實惠，交貨及時，售后周到.我公司提供全套工程閥門解決方案，閥門售前、售中、售后專業服務！
耐磨球閥詳細資料：

耐磨球閥概述：
耐磨球閥的閥座密封圈與球芯接觸面積大,開關不夠靈敏及上下閥桿材料利用率低等相關問題,設計了新型耐磨耐腐蝕球閥.通過改進設計,克服鑄造時缺陷,達到了節能、節材及環保的目的.介紹了這種球閥的技術參數、特點以及核心部件閥座密封的結構,改善了球閥的密封質量,提高了可靠性.在實際運行中得到了很好的驗證,達到預期效果,具有廣泛的推廣價值和使用價值.
該球閥耐磨損、耐腐蝕、易啟動，且具有自清洗功能，適用于輸送漿體或有雜質液體的管道系統

應用范圍：
1、設計、制造按GB12237-89的規定。
2、結構長度按JB1686-75的規定或按GB12221-89和用戶要求。
3、法蘭連接尺寸和密封型式按GB9113.3～GB9113.11-88的規定。
4、閥門的試驗與檢驗按ZBJ16006-90的規定。

連接尺寸

尺寸mm
公稱
公稱     通徑DN
壓力MPa
D
D1
D2
D3
f
f1
b
z-d
L
1.6
100
220
180
156

3

22
8-φ18
390
125
250
210
184

3

22
8-φ18
410
150
285
240
212

3

24
8-φ22
500
200
340
295
268

3

26
12-φ22
560
250
405
355
320

3

30
12-φ26
620
300
460
410
370

4

30
12-φ26
690
350
520
470
430

4

34
16-φ26
760
400
580
525
482

4

36
16-φ30
820
450 610 585 532   4   40 20-φ30 900
500
715
650
582

4

44
20-φ33
1000
2.5
 100 235 190 156   3   24 8-φ22 390
125 270 220 184   3   26 8-φ26 410
150 300 250 212   3   30 8-φ26 500
200 360 310 278   3   34 12-φ26 560
250 425 370 335   3   36 12-φ30 620
300 485 430 390   4   40 16-φ30 690
350 550 490 450   4   44 16-φ33 760
400 580 525 482   4   48 16-φ33 820
450 670 600 555   4   50 20-φ36 900
500 730 660 615   4   52 20-φ36 1000
4.0
 100 235 190 156   3   24 8-φ22 390
125 270 220 184   3   26 8-φ26 430
150 300 250 204 204 3 4.5 30 8-φ26 500
200 375 320 260 260 3 4.5 38 12-φ30 560
250 450 385 313 313 3 4.5 42 12-φ33 620
300 515 450 364 364 4 4.5 46 16-φ33 690
350 580 510 422 422 4 5 52 16-φ36 760
400 660 585 474 474 4 5 58 16-φ39 820
450 685 610 524 524 4 5 60 16-φ39 900
500 755 670 576 576 4 5 62 20-φ42 1000
6.4
 100 250 200 168 150 3.5 4.5 30 8-φ26 390
125 295 240 202 176 3.5 4.5 34 8-φ30 430
150 445 250 204 204 3 4.5 38 8-φ33 500
200 550 345 260 260 3 4.5 44 12-φ36 560
250 650 400 313 313 3 4.5 48 12-φ36 620
300 750 460 364 364 4 4.5 54 16-φ36 690
