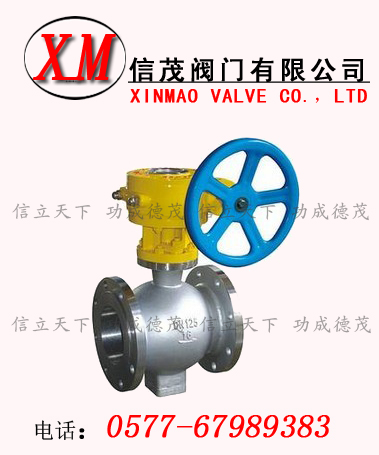

偏心球閥概述:
偏心球閥的V型球芯與密封圈采用獨特的偏心結構,具有結構緊湊、密封性能好、使用壽命長等特點,兼?zhèn)湔{(diào)節和切斷兩種功能。廣泛應用于化工、電力、輕紡、食品、醫藥、造紙等行業對工藝介質進行截止或調節控制。
偏心球閥公稱壓力等級PN(MPa)1.6、4.0、6.4;使用溫度-60~450℃;金屬密封型密封等級為Ⅴ級,軟密封型為Ⅵ級;達零泄漏;流量特性為近似等百分比。
閥體采用整體鑄造技術,結構緊湊、體積小、耐壓好;V型球芯偏心安裝。關閉時,球芯產生一個偏心力,使球芯緊壓密封圈,達到最佳密封效果;打開時,球芯與密封圈迅速脫離,有效防止密封圈磨損;密封圈形式有軟密封和金屬密封兩種可供選擇,以滿足不同工況要求,密封面堆焊司鈦萊合金可用于部分較苛刻的工況;由于采用偏心結構,大大減小了操作扭矩,提高了閥門的允許壓差;球芯表面硬化處理,經磨削后平滑耐磨,密封面可堆焊司鈦萊合金;流路簡單、流通能力大,可調比達100;V型球芯與密封圈在閉合瞬間有一剪切作用發生,可以切斷介質中的纖維及擠出顆粒物質,特別適用于紙漿、污水及其他含纖維、顆粒物質的介質,也適用一般介質;標準執行機構(氣動活塞式、電動)可互換。
技術參數:
公稱直徑DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
額定流量系數Kv
|
20
|
30
|
50
|
100
|
150
|
240
|
370
|
620
|
940
|
1540
|
2400
|
3900
|
6150
|
9800
|
公稱壓力PN(MPa)
|
1.6、4.0、6.4
|
流量特性
|
近似等百分比
|
固有可調比
|
100
|
額定轉角(°)
|
90
|
氣源壓力(MPa)
|
0.4~0.6
|
電 源
|
220V.AC或380V.AC
|
輸入信號
|
20~100(KPa)、40~20、0~10(mA.DC)、1~5(V.DC)或以上信號分程控
|
訂貨須知:
訂貨時請用戶提供以下資料:
調節閥名稱、型號
公稱通徑
公稱壓力(MPa)
固有流量特性
額定流量系數(Kv)
整機作用方式
介質名稱
工作溫度及范圍
閥體、閥內件及填料材質
所配附件
夾套調節閥須注明載熱體接口形式及尺寸
低溫調節閥須注明保溫長度、冷箱連接方式
防爆要求
其它特殊要求 |
