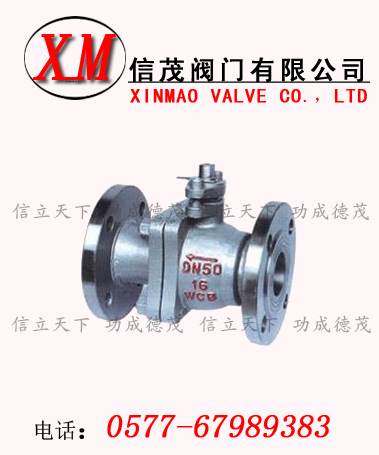

法蘭球閥概述：法蘭球閥用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。
特點：
1、先進的閥座：聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。
2、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭。
3、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。
4、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。
標準
設計與制造按GB/T12237
結構長度按GB/T12221
法蘭連接尺寸按JB/T79
檢驗按JB/T9092
|
試驗項目
|
殼體試驗
|
密封試驗
|
上密封試驗
|
氣密封試驗
|
|
介質
|
水
|
氣
|
|
單位
|
MPa
|
MPa
|
MPa
|
MPa
|
|
公稱壓力PN(MPa)
|
1.6
|
2.4
|
1 8
|
1 8
|
0.5-0.7
|
|
2.5
|
3.8
|
2.8
|
2.8
|
|
4.0
|
6.0
|
4.4
|
4.4
|
|
6.4
|
9.6
|
7.0
|
7.0
|
|
10.0
|
15.0
|
11.0
|
11.0
|
|
16.0
|
24.0
|
18.0
|
18.0
|
主要零件材料
|
名稱
|
材料
|
|
閥體 /閥蓋
|
CF8
|
CF3
|
CF8M
|
CF3M
|
WCB
|
LCB
|
WC6
|
WC9
|
C5
|
|
球體
|
CF8
|
CF3
|
CF8M
|
CF3M
|
WCB HCr
|
CF8
|
CF8
|
CF8
|
CF8
|
|
閥桿
|
F304
|
F304L
|
F316
|
F316L
|
2C13
|
F304
|
F304
|
F304
|
F304
|
|
閥座
|
PTFE/PPL
|
|
填料 /墊片
|
PTFE/PPL
|
石墨
|
|
螺栓
|
不銹鋼
|
35CrMoA
|
|
螺母
|
不銹鋼
|
45、35CrMoA
|
|
手柄
|
鑄鋼
|
主要連接尺寸
|
型號
|
公稱通徑 DN(mm)
|
尺寸
|
|
L
|
D
|
D1
|
D2
|
b-f
|
z-Φd
|
H
|
W
|
|
Q41C-16 Q341C-16 Q641C-16
|
15
|
130
|
95
|
65
|
45
|
14-2
|
4-Φ14
|
65
|
115
|
|
20
|
140
|
105
|
75
|
55
|
14-2
|
4-Φ14
|
75
|
130
|
|
25
|
150
|
115
|
85
|
65
|
14-2
|
4-Φ14
|
85
|
150
|
|
32
|
165
|
135
|
100
|
78
|
16-2
|
4-Φ18
|
95
|
190
|
|
40
|
180
|
145
|
110
|
85
|
16-3
|
4-Φ18
|
105
|
230
|
|
50
|
200
|
160
|
125
|
100
|
16-3
|
4-Φ18
|
115
|
240
|
|
65
|
220
|
180
|
145
|
120
|
18-3
|
4-Φ18
|
145
|
280
|
|
80
|
250
|
195
|
160
|
135
|
20-3
|
8-Φ18
|
160
|
310
|
|
100
|
280
|
215
|
180
|
155
|
20-3
|
8-Φ18
|
185
|
330
|
|
125
|
320
|
245
|
210
|
185
|
22-3
|
8-Φ18
|
215
|
600
|
|
150
|
360
|
280
|
240
|
210
|
24-3
|
8-中23
|
245
|
800
|
|
200
|
400
|
335
|
295
|
265
|
26-3
|
12-Φ23
|
300
|
1000
|
|
250
|
450
|
405
|
355
|
320
|
30-3
|
12-Φ25
|
380
|
1200
|
|
