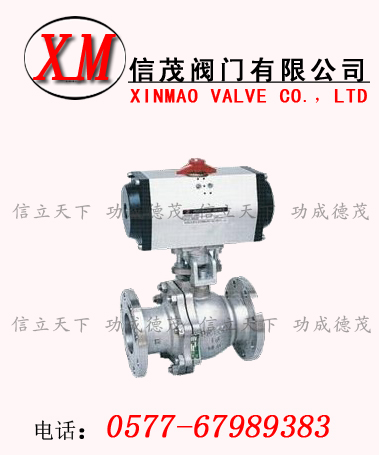

氣動金屬密封球閥概述：
隨著現代機械加工工藝和新材料的不斷發展，氣動金屬密封球閥已不僅僅用在輸送水、壓縮空氣等低溫介質以及對密封性能要求較低的管道上，在石油化工、冶金、電力等行業中，鋼制球閥已被廣泛應用在工藝條件要求苛刻、介質比較特殊的工業裝置上。尤其是金屬硬密封球閥已被越來越多的人們所熟知和青睞。 閥門供應網的金屬硬密封球閥為金屬密封結構，密封形式為金屬對金屬密封。
應用范圍：
氣動金屬密封球閥廣泛應用于化工，石油，輕紡，電力，食品制藥，制冷，航空，航天，造紙等工業領域，Class150～1500、PN1.6～16.0MPa，工作溫度-29℃～425℃(碳鋼)或-40℃～550℃(不銹鋼)，不僅能控制氣體，液體和蒸汽介質．也適用于控制污水和含有纖維的本質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等介質。
金屬密封球閥的(DN15～200mm)中小口徑采用浮動球結構，(DN125～500mm)大中口徑采用固定球結構。
閥體材料：WCB、CF8、CF3、CF8M、CF3M、ZG1Cr18Ni9Ti、 ZG1Cr18Ni12Mo2Ti
連接形式：法蘭、焊接
驅動方式：手動、蝸輪蝸桿傳動、氣動、電動
結構特點：
1、流體阻力小、球閥是所有閥門中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。 氣動執行機構采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠
標準規范：
設計制造標準：GB/T 21385-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113、ANSI B16.5、JB/T74～90、GB9112～9131、HG20615～20635、SH3406
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
|
