產品展示

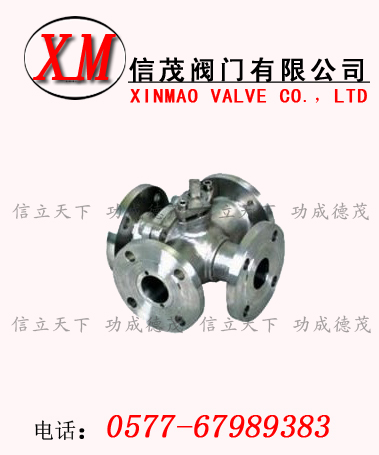

四通球閥
放大圖片
產品名稱: 四通球閥
產品型號: Q46F
產品特點: 信茂四通球閥:質量可靠,價格實惠,交貨及時,售后周到.我公司提供全套工程閥門解決方案,閥門售前、售中、售后專業服務!
四通球閥詳細資料:

四通球閥原理
四通球閥是由旋塞演變而來的,它的啟閉件作為一個球體,利用球體繞閥桿的軸線旋轉90o實現開啟和關閉的目的。球閥不僅結構簡單、密封性能好,而且在一定的公稱通經范圍內體積較小、重量輕、材料耗用少、安裝尺寸小,并且驅動力矩小,操作簡便、易實現快速啟閉。球閥在管道上主要用于切斷、分配和改變介質流動方向。“L”型四通球閥只需操作板手或執行器將球體轉動90度,可同時對兩種介質的流向進行切換,即方便而迅速,實現一閥多用的效果。

應用范圍:
公稱壓力或壓力級:PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K。
公稱通徑或口徑:DN6~900、NPS 1/4 ~36。
連接方式:法蘭、對焊、螺紋、承插焊等。
適用溫度:-196℃~540℃。
驅動方式:手動、蝸輪蝸桿傳動、氣動、電動、液動、氣液聯動、電液聯動。
閥體材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。

結構特點:
1、流體阻力小,球閥是所有閥類中流體阻力最小的一種,即使是縮徑球閥,其流體阻力也相當小。
2、開關迅速、方便,只要閥桿轉動90°,球閥就完成了全開或全關動作,很容易實現快速啟閉。
3、密封性能好。球閥閥座密封圈一般采用聚四氟乙烯等彈性材料制造,易于保證密封,而且球閥的密封力隨著介質壓力的增加而增大。
4、閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動,因此閥桿的填料密封不易被破壞,而且閥桿倒密封的密封力隨著介質壓力的增加而增大。
5、球閥的啟閉只做90°轉動,故容易實現自動化控制和遠距離控制,球閥可配置氣動裝置、電動裝置、液動裝置、氣液聯動裝置或電液聯動裝置。
6、球閥通道平整光滑,不易沉積介質,可以進行管線通球。

四通球閥優點
適用于經常操作,啟閉迅速、輕便。
1. 流體阻力小。
2. 結構簡單,相對體積小,重量輕,便于維修。
3. 密封性能好。
4. 不受安裝方向的限制,介質的流向可任意。
5. 無振動,噪聲小。

結構特點用途
1、流體阻力?。呵蝮w和閥體的連接管道截面相等,且球體通道采用圓弧連接,介質通過球體時,流體阻力小。
2、密封性能:閥座采用具有一定彈性變形和高強度的PTFE材料,達到良好密封性能保證了閥門的穩定性。
3、使用壽命長:閥門的閥芯和光頸材料采用奧氏不銹鋼,閥座材料選用PTFE, 能達到良好的抗腐蝕性作用,延長了閥門使用壽命。

標準規范:
設計制造標準:GB/T 12237-2007
結構長度標準:GB/T 12221-2005
連接法蘭標準:GB/T 9113
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:GB/T 13927-2008

零件材料與工況:

閥體\閥蓋 GB

WCB

ZGlCrl8Ni9Ti

ZGOCfl8Nil2M02Ti
  ASTM WCB CF8 CF8M
球體  GB

2Cfl3

1Cfl8Ni9Ti

0Cfl8Ni12M02Ti
  ASTM 420 304 316
閥桿 GB

2Crl3

1Crl8Ni9Ti

0Crl8Ni12M02Ti
  ASTM 420 304 316
閥座
密封面
GB

聚四氟乙烯 對位聚苯 聚四氟乙烯 對位聚苯 聚四氟乙烯

對位聚苯
ASTM
填料 GB

柔性石墨 柔性石墨 柔性石墨
ASTM
螺栓 GB

35

0Crl8Ni9

0Crl8Ni9
  ASTM A193B7 A320-B8 A320-B8
螺母 GB

45

0Cfl8Ni9

0Crl8Ni9
  ASTM A1942H A194-8 A194-8

主要連接尺寸以及重量:

公稱壓力
PN
公稱通徑
DN
尺 寸
L L0 D K d Y b z-do Hw Hd
1.6MPa 50 260 130 165 125 100   16 4-ф18 205 265
65 320 160 185 145 120   18 4-ф18 245 295
80 320 160 200 160 135   20 8-ф18 305 345
100 370 185 220 180 155   20 8-ф18 340 420
125 510 255 250 210 185   22 8-ф18 425 465
150 510 255 285 240 2'0   24 8-ф23 450 505
200 580 290 340 295 265   26 12-ф23 480 525
250 670 335 405 355 320   30 12-ф25 530 565
300

760

380

460

410

375

  30

12-ф25

585

630
350

850

425

520

470

435

  34

16-ф25

625

675
400 980 490 580 525 485   36 16-ф30 670 710
450 1080 540 640 585 545   40 20-ф30 705 770
500 1220 610 715 650 608   44 20-ф34 765 825
600 1360 680 840 770 718   48 20-ф41 840 945
700 1750 875 910 840 788   50 24-ф41 1050 1110
800 1850 925 1025 950 898   52 24-ф41 1125 1220
900 2050 1025 1125 1050 998   54 28-ф41 1260 1315
1000 2150 1075 1255 1170 1110   56 28-ф48 1325 1385
1200 2450 1225 1485 1390 1325   58 32-ф54 1395 1450
2.5MPa 50 260 130 165 125 100   20 4-ф18 205 265
65 320 160 185 145 120   22 8-ф18 245 295
80 320 160 200 160 135   22 8-ф18 305 345
100 370 185 230 190 160   24 8-ф23 340 420
125 510 255 270 220 188   28 8-ф25 405 465
150 510 255 300 250 218   30 8-ф25 450 505
200 580 290 360 310 278   34 12-ф25 480 525
250 670 335 425 370 332   36 12-ф30 530 565
300

760

380

485

430

390

  40

16-ф30

585

630
350

850

425

555

490

448

  44

16-ф34

625

675
400 980 490 620 550 505   48 16-ф34 670 710
450 1080 540 670 600 555   50 20-ф34 705 770
500 1220 610 730 660 610   52 20-ф41 765 825
600 1360 680 845 770 718   56 20-041 840 945
700 1750 875 960 875 815   60 24-ф48 1050 1110
800 1850 925 1085 990 930   64 24-ф48 1125 1220
900 2050 1025 1185 1090 1025   66 28-ф54 1260 1315
1000 2150 1075 1320 1210 1140   68 28-ф58 1325 1385
1200 2450 1225 1520 1420 1350   72 32-ф58 1395 1450
4.0MPa 50 260 130 165 125 100 88 20 8-ф18 245 285
65 320 160 185 145 120 110 22 8-ф18 265 315
80 320 160 200 160 135 121 22 8-ф18 320 365
100 370 185 235 190 160 150 24 8-ф23 355 465
125 510 255 270 220 188 176 28 8-ф25 425 495
150 510 255 300 250 218 204 30 8-ф25 470 535
200 580 290 375 320 282 260 38 12-ф30 480 565
250 670 335 450 385 345 313 42 12-ф34 530 605
300 760 380 515 450 408 364 46 16-ф34 585 675
350 850 425 580 510 465 422 52 16-ф34 625 705
400 980 490 660 585 535 474 58 16-ф41 670 745
450 1080 540 685 610 560 524 60 20-ф41 705 795
500 1220 610 755 670 612 576 62 20-ф48 765 855
600 1360 680 890 795 730 678 62 20-ф54 840 985
C1aSS150 2" 260

130

152

120.5

92

  16

傘φ19

205

265
2 1/2" 320 160 178 139.5 105   18 4-ф19 245 295
3" 320 160 190 152.5 127   19 4-ф19 305 345
4" 370 185 229 190.5 157   24 8-ф19 340 420
5" 510 255 254 216 186   24 8-ф22 425 465
6" 510 255 279 241.5 216   26 8-ф22 450 505
8" 580 290 343 298.5 270   29 8-ф22 530 525
10" 670 335 406 362 324   31 12-ф25 630 565
12"

760

380

483

432

381

  32

12-ф25

680

630
14" 850 425 533 476 413   35 12-ф29 625 675
16" 980 490 597 540 470   37 16-ф29 670 710
18" 1080 540 635 578 533   40 16-ф32 705 770
20" 1220 610 699 635 584   43 20-ф32 765 825
24" 1360 680 813 749.5 692   48 20。ф35 840 945
28" 1750 875 927 864 800   71 28-ф35 1050 1110
32" 1850 925 1060 978 914   81 28-ф41 1125 1220
36" 2050 1025 1168 1086 1022   90 32-ф41 1260 1315
40" 2150 1075 1289 1200 1124   90 36-ф41 1325 1385
48" 2450 1225 1511 1422 1359   108 44-ф41 1395 1450
