產品展示

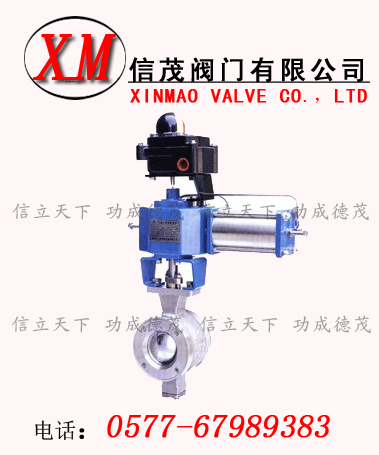

氣動V型切斷球閥
放大圖片
產品名稱： 氣動V型切斷球閥
產品型號： QV67F
產品特點： 信茂氣動V型切斷球閥：質量可靠，價格實惠，交貨及時，售后周到.我公司提供全套工程閥門解決方案，閥門售前、售中、售后專業服務！
氣動V型切斷球閥詳細資料：

氣動V型切斷球閥概述：

氣動V型切斷球閥的球芯是一種V型切口球面板，球芯上、下端設有轉動軸，具有堅固結構，抗磨損的閥內材料，直流式通道，閥座帶有增能環可調節密封力。關閉時V形切口與閥座產生楔形剪切力，廣泛應用于漿料、泥漿顆粒狀及纖維環境中，與閥門定位器配套實現比例調節，配帶閥門的控制箱即快速切斷。

型號參數

執行器大類 執行機構形式 密封形式 閥型 公稱壓力（MPa） 閥體材料
執行器 橫推活塞式 剪切 V型球閥 1.60
6.4		 按表內閥體
材料代號
公稱通徑DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
額定流量系數(CV) 27 47 70 110 170 280 410 750 980 1720 2900 3800 7000 9800 12000 15000 23000
配用氣接管 φ6×1(G1/8) φ8×1.5(G1/4) φ10×2(G3/4)
主
要
零
件		 閥體、蓋、
球體		 WCB ZG1Cr18Ni9Ti CF8 CF3 ZG1Cr18Ni12Mo2Ti CF8M CF3M
閥桿 2Cr13 1Cr18Ni9Ti 304 304L 1Cr18Ni12MoTi 316 316L
填料 浸PTEF編織、膨脹石墨環、聚四氟乙烯片
墊片 聚四氟乙烯包復墊片、柔性石墨包復墊片、金屬包復墊片
最大轉角(α°)
90°
工作氣源壓力(MPa)
0.4～0.7
公稱壓力(MPa)
1.6、2.5、4.0、6.4
工作溫度范圍(℃)
-40～180、-40～250
基本誤差 ≤±1.5%
回差 ≤1.5%
死區 ≤0.6%
  -5～55低于5°需要特殊除水處理
耗氣量 900L/h(標準狀態)
泄漏量 ≤10-6×額定流量系數
注 DN25～DN250對夾式、DN300～DN600法蘭式

安裝尺寸表

DN\代號 B A F G H I
25 68 62 375 260 375 205
32 78 62 375 260 390 205
40 85 62 375 260 400 205
50 100 75 375 260 420 205
60 120 90 375 260 450 205
80 130 100 400 260 465 205
100 158 115 435 260 480 205
125 180 129 435 260 515 205
150 216 160 540 440 670 255
200 268 200 540 440 710 255
250 325 240 700 440 770 255
300 460 334 700 630 970 285
350 520 414 965 630 1050 285
400 580 490 965 630 1100 285
450 640 580 1230 850 1100 350
500 705 690 1230 850 1200 350
600 810 750 1520 1050 1380 350
