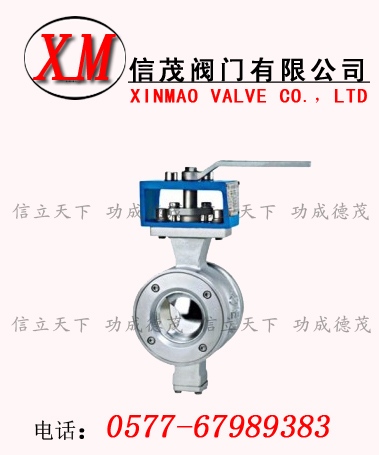

V型球閥概述：
V型球閥屬于固定球閥，也是單閥座密封球閥，調節性能是球閥中最佳的，流量特性是等百分比的，可調比達100:1。它的V型切口與金屬閥座之間具有剪切作用，特別適合含纖維、微小固體顆粒、料漿等介質。
適用于經常操作,啟閉迅速,輕便,流體阻力小,結構簡單,相對體積小,重量輕,便于維修,密封性能好,不受安裝方向的限制,介質的流向可任意,無振動,噪聲小。
V型球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的最佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。其主要特點是：
（１）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
（２）具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
（３）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯形或是Ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
（４）當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。
性能規范
|
公稱壓力
PN(MPa)
|
試驗壓力
|
適用介質
|
適用溫度
|
|
殼體試驗
|
密封試驗
|
|
1.6
|
2.4
|
1.76
|
水、油、氣及
高粘度、含纖維、
固體顆粒等介質
|
-28℃～550℃
|
|
2.4
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
|
應用規范
|
連接法蘭
|
JB79-59 GB20592-97 AMSI B16.5
|
|
檢驗和試驗
|
JB/T 9092-99 、API 598
|
檢驗標準
|
公稱壓力
PN(MPa)
|
試驗壓力
|
適用介質
|
適用溫度
|
|
殼體試驗
|
密封試驗
|
|
1.6
|
2.4
|
1.76
|
水、油、氣及
高粘度、含纖維、
固體顆粒等介質
|
-28℃～550℃
|
|
2.4
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
|
應用規范
|
連接法蘭
|
JB79-59 GB20592-97 AMSI B16.5
|
|
檢驗和試驗
|
JB/T 9092-99 、API 598
|
主要零件材質表
|
零件名稱
|
材質
|
|
閥體、閥蓋
|
WCB
|
CF8
|
|
密封圈
|
2Cr13+氮化
|
304+氮化
|
|
球體
|
2Cr13+硬格
|
304+硬格
|
|
閥座、閥桿
|
2Cr13
|
304
|
|
墊片
|
柔性石墨+不銹鋼
|
柔性石墨+不銹鋼
|
|
雙頭螺栓
|
35CrMoA
|
1Cr18Ni9Ti
|
主要外形尺寸
|
公稱壓或壓力級
|
公稱通徑
|
尺寸
|
|
(mm)
|
(in)
|
W
|
L
|
W1
|
L1
|
d
|
d1
|
H1
|
H
|
|
PN1.6MPa
|
25
|
-
|
50
|
-
|
25
|
-
|
64
|
38
|
57
|
200
|
|
40
|
-
|
60
|
-
|
25
|
-
|
82
|
49
|
63
|
205
|
|
50
|
-
|
75
|
124
|
32
|
62
|
100
|
60
|
92
|
225
|
|
65
|
-
|
85
|
145
|
38
|
72.5
|
120
|
75
|
100
|
235
|
|
80
|
-
|
100
|
165
|
45
|
82.5
|
131
|
89
|
108
|
260
|
|
100
|
-
|
115
|
194
|
50
|
97
|
158
|
113
|
117
|
270
|
|
125
|
-
|
135
|
210
|
55
|
105
|
180
|
140
|
140
|
320
|
|
150
|
-
|
160
|
229
|
65
|
114.5
|
216
|
164
|
177
|
340
|
|
200
|
-
|
200
|
243
|
80
|
121.5
|
268
|
205
|
200
|
390
|
|
250
|
-
|
240
|
297
|
92
|
148.5
|
326
|
259
|
252
|
420
|
|
300
|
-
|
-
|
338
|
-
|
169
|
-
|
300
|
270
|
510
|
|
PN2.5MPa
|
25
|
-
|
50
|
-
|
25
|
-
|
64
|
38
|
57
|
200
|
|
40
|
-
|
60
|
-
|
25
|
-
|
82
|
49
|
63
|
205
|
|
50
|
-
|
75
|
124
|
32
|
62
|
100
|
60
|
92
|
225
|
|
65
|
-
|
85
|
145
|
38
|
72.5
|
120
|
75
|
100
|
235
|
|
80
|
-
|
100
|
165
|
45
|
82.5
|
131
|
89
|
108
|
260
|
|
100
|
-
|
115
|
194
|
50
|
97
|
158
|
113
|
117
|
270
|
|
125
|
-
|
135
|
210
|
55
|
105
|
180
|
140
|
140
|
320
|
|
150
|
-
|
160
|
229
|
65
|
114.5
|
216
|
164
|
177
|
340
|
|
200
|
-
|
200
|
243
|
80
|
121.5
|
268
|
205
|
200
|
390
|
|
250
|
-
|
240
|
297
|
92
|
148.5
|
326
|
259
|
252
|
420
|
|
300
|
-
|
-
|
338
|
-
|
169
|
-
|
300
|
270
|
510
|
|
CLASS150
|
25
|
-
|
50
|
-
|
25
|
-
|
64
|
38
|
57
|
200
|
|
40
|
11/2
|
60
|
-
|
25
|
-
|
82
|
49
|
63
|
205
|
|
50
|
2
|
75
|
124
|
32
|
62
|
100
|
60
|
92
|
225
|
|
65
|
21/2
|
85
|
145
|
38
|
72.5
|
120
|
75
|
100
|
235
|
|
80
|
3
|
100
|
165
|
45
|
82.5
|
131
|
89
|
108
|
260
|
|
100
|
4
|
115
|
194
|
50
|
97
|
158
|
113
|
117
|
270
|
|
125
|
5
|
135
|
210
|
55
|
105
|
180
|
140
|
140
|
320
|
|
150
|
6
|
160
|
229
|
65
|
114.5
|
216
|
164
|
177
|
340
|
|
200
|
8
|
200
|
243
|
80
|
121.5
|
268
|
205
|
200
|
390
|
|
250
|
10
|
240
|
297
|
92
|
148.5
|
326
|
259
|
252
|
420
|
|
300
|
12
|
-
|
338
|
-
|
169
|
-
|
300
|
270
|
510
|
|
