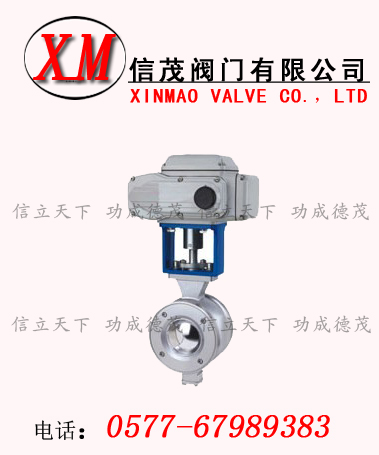

電動V型調節球閥概述:
電動V型調節球閥采用圓柱型彈簧預載的帶補償性可動金屬閥座結構,密封性能可靠。球芯與閥座不會產生卡阻或脫離,使用壽命長。
球芯上的V形切口與金屬閥座之間具有剪切作用,特別適用于控制高粘度,含纖維、固體顆粒及漿料等介質。結構制造紙工業的紙漿顯得尤為優越。
閥門的流通能力大、壓力損失小、且介質不會沉積在閥體中腔,閥門不僅具有近似等有分比的流量特性、可調范圍大,最大可調比為100:1,還具有精確調節與可靠定位的功能。
主要零件材質表
零件名稱
|
材質
|
閥體、閥蓋
|
WCB
|
CF 8
|
密封圈
|
2Cr13+氮化
|
304+氮化
|
球體
|
2Cr13+硬格
|
304+硬格
|
閥座、閥桿
|
2Cr13
|
304
|
墊片
|
柔性石墨+不銹鋼
|
柔性石墨+不銹鋼
|
雙頭螺柱
|
35CrMoA
|
1Cr18Ni9Ti
|
電動V型調節球閥產品性能規范
公稱壓力
|
試驗壓力(MPa)
|
適用介質
|
適用溫度
|
殼體試驗
|
密封試驗
|
1.6
|
2.4
|
1.76
|
水、油、氣及高粘度,含纖維、固體顆粒等介質
|
-28℃~≤550℃
|
2.5
|
3.75
|
2.75
|
4.0
|
6.0
|
4.4
|
應用規范
|
連接法蘭
|
JB79-59 GB9113 HG20592-97 ANSI B16.5
|
檢驗試驗
|
JB/T9092-99 API 598
|
主要外形尺寸
公稱或壓力級
|
公稱口徑
|
尺寸
|
(mm)
|
(in)
|
W
|
L
|
W1
|
L1
|
d
|
d1
|
H1
|
H
|
PN1.6MPa
|
25
|
-
|
50
|
-
|
25
|
-
|
64
|
38
|
57
|
200
|
40
|
-
|
60
|
-
|
25
|
-
|
82
|
49
|
63
|
205
|
50
|
-
|
75
|
124
|
32
|
62
|
100
|
60
|
92
|
225
|
65
|
-
|
80
|
145
|
38
|
72.5
|
120
|
75
|
100
|
235
|
80
|
-
|
100
|
165
|
45
|
82.5
|
131
|
89
|
108
|
260
|
100
|
-
|
115
|
194
|
50
|
97
|
158
|
113
|
117
|
270
|
125
|
-
|
135
|
210
|
55
|
105
|
180
|
140
|
140
|
320
|
150
|
-
|
160
|
229
|
65
|
114.5
|
216
|
164
|
177
|
340
|
200
|
-
|
200
|
243
|
80
|
121.5
|
268
|
205
|
200
|
390
|
250
|
-
|
240
|
297
|
90
|
148.5
|
326
|
259
|
252
|
420
|
300
|
-
|
-
|
338
|
-
|
169
|
-
|
300
|
270
|
510
|
PN2.5MPa
|
25
|
-
|
50
|
-
|
25
|
-
|
64
|
38
|
57
|
200
|
40
|
-
|
60
|
-
|
25
|
-
|
82
|
49
|
63
|
205
|
50
|
-
|
75
|
124
|
32
|
62
|
100
|
60
|
92
|
225
|
65
|
-
|
85
|
145
|
38
|
72.5
|
120
|
75
|
100
|
235
|
80
|
-
|
100
|
165
|
45
|
82.5
|
131
|
89
|
108
|
260
|
100
|
-
|
115
|
194
|
50
|
97
|
158
|
113
|
117
|
270
|
125
|
-
|
135
|
210
|
55
|
105
|
180
|
140
|
140
|
320
|
150
|
-
|
160
|
229
|
65
|
114.5
|
216
|
164
|
177
|
340
|
200
|
-
|
200
|
243
|
80
|
121.5
|
268
|
205
|
200
|
390
|
250
|
-
|
240
|
297
|
92
|
148.5
|
326
|
259
|
252
|
420
|
300
|
-
|
-
|
338
|
-
|
169
|
-
|
300
|
270
|
510
|
ClASS150
|
25
|
-
|
50
|
-
|
25
|
-
|
64
|
38
|
57
|
200
|
40
|
11/2
|
65
|
-
|
25
|
-
|
82
|
49
|
63
|
205
|
50
|
2
|
75
|
124
|
32
|
62
|
100
|
60
|
92
|
225
|
65
|
21/2
|
85
|
145
|
38
|
72.5
|
120
|
75
|
100
|
235
|
80
|
3
|
100
|
165
|
45
|
82.5
|
131
|
89
|
108
|
260
|
100
|
4
|
115
|
194
|
50
|
97
|
158
|
113
|
117
|
270
|
125
|
5
|
135
|
210
|
55
|
105
|
180
|
140
|
140
|
320
|
150
|
6
|
160
|
229
|
65
|
114.5
|
216
|
164
|
177
|
340
|
200
|
8
|
200
|
243
|
80
|
121.5
|
268
|
205
|
200
|
390
|
250
|
10
|
240
|
297
|
92
|
148.5
|
326
|
259
|
252
|
420
|
300
|
12
|
-
|
338
|
-
|
169
|
-
|
|
|
|
|
