產品展示

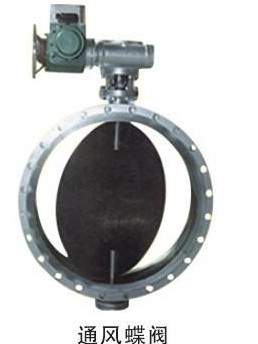

電動通風蝶閥
放大圖片
產品名稱： 電動通風蝶閥
產品型號： D941W
產品特點： 信茂電動通風蝶閥：質量可靠，價格實惠，交貨及時，售后周到.我公司提供全套工程閥門解決方案，閥門售前、售中、售后專業服務!
電動通風蝶閥詳細資料：

電動通風蝶閥工作原理：
本蝶閥由電動機帶動驅動執行機構，使碟板在90°范圍內自由轉動以達到啟閉或調節介質流量的目的。

電動通風蝶閥主要外形及連接尺寸

公稱通徑
DN(mm)		 公稱壓力
PN(MPa)		 連接尺寸 外  形  尺  寸
L D1 D Z-φd D41X/J D341×/J D641X/J D941X/J
H Ho A B Ho A B H0 A B H0 A B
50 1.0/1.6 108 125 165 4-18 82 240 267 65 310 125 193 330 180 65 440 125 125
65 112 145 185 4-18 92 260 267 65 335 125 193 350 180 65 460 125 125
80 114 160 200 4-18/8-18 100 280 267 65 420 125 193 415 245 72 480 125 125
100 127 180 220 8-18 110 295 267 65 440 125 193 425 245 72 500 125 125
125 140 210 250 8-18 125 310 310 65 460 125 193 447 245 72 680 325 245
150 140 240 285 8-22 145 365 310 65 510 125 193 550 355 93 735 325 245
200 152 295 340 8-22/12-22 170 515 365 90 615 165 283 680 355 93 800 325 245
250 250 350/355 390/405 12-22/12-25 200       680 165 283 740 550 350 895 360 310
300 270 400/410 440/460 12-22/12-25 225       775 175 334 800 600   955 360 310
350 290 460/470 500/520 16-22/16-25 250       840 175 334 865 600 350 1030 360 310
400 310 515/525 565/580 16-25/16-30 280       860 210 425 940 600 350 1100 360 310
450 1.0 330 565 615 20-25 310       995 210 425 1000 750 380 1280 465 430
500 350 620 670 20-25 335       1055 210 425 1060 750 380 1185 545 440
600 390 725 780 30-30 390       1160 210 425 1165 750 380 1320 545 555
700 430 840 895 24-30 450       1320 320 620 1300 750 380 1430 545 555
800 470 950 1010 24-34 510       1440 20 620 1400 750 380 1540 545 555
900 510 1050 1110 28-34 560       1545 320 620 1500 450 280 1800 615 705
1000 550 1160 1220 28-34 615       1655 400 620 1610 650 280 2360 630 705
1200 630 1380 1450 32-41 730       1875 400 620 1750 780 320 2500 630 705
1200 1.O/0.6 630 1380/1340 1450/1400 32-41/32-34 730       1875 400 620       2600 630 705
1400 710 1590/1560 1675/1620 36-48/36-34 780       2000 560 680       2650 630 1040
1600 790 1820/1760 1915/1820 40-54/40-34 880       2200 560 680       2780 717 1040
1800 870 2020/1970 2115/2045 44-54/44-41 980       2410 560 680       2960 926 1040
2000 950 2230/2180 2325/2265 46-54/48-48 1090       2635 640 750       3200 1005 1040
2200 0.6/0.25 1000 2390/2340 2475/2700 52-48/52-34 1170       2835 640 750       3530 1005 1040
2400 1100 2600/2540 2685/2600 56-48/56-34 1280       3100 640 750       3830 1005 1040
2600 1200 2810/2740 2900/2800 60-54/60-34 2370       3320 780 900         1005 1040
2800 1300 3020/2960 3110/3030 64-54/64-41 2480       3550 780 900       4460 1005 1040
3000 1400 3220/3160 3310/3230 68 54/68-41 2600       3820 780 900       4780 1005 1040

歡迎您訪問我公司官網永嘉信茂閥門有限公司 ：http://789xl.cn/我公司主要產品有{電動蝶閥 氣動蝶閥 法蘭式蝶閥 對夾式蝶閥 通風蝶閥 不銹鋼蝶閥  硬密封蝶閥  蝶閥}如果您對我們的產品感興趣.歡迎您致電【0577-67989383】詢價下單,我們一定會盡心盡力為您提供優質的服務.
