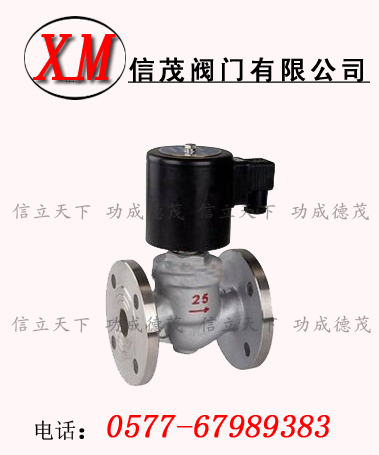

先導式蒸汽電磁閥
放大圖片
產品名稱: 先導式蒸汽電磁閥
產品型號: ZCZ、ZCZP
產品特點: 信茂先導式蒸汽電磁閥:質量可靠,價格實惠,交貨及時,售后周到.我公司提供全套工程閥門解決方案,閥門售前、售中、售后專業服務!
先導式蒸汽電磁閥詳細資料:

先導式蒸汽電磁閥概述:
先導式蒸汽電磁閥適用范圍于以蒸汽為加熱介質,進行溫度自動控制的執行機構。可對蒸汽加熱器、散熱器、干燥器等蒸汽設備及各類溫度自控儀、蒸汽定型機、蒸染機、蒸汽回潮機等成套設備的鍋爐蒸汽管道進行二位式自動控制和遠程控制區。廣泛應用于染化、紡織、印染、食品、醫藥、卷煙、水泥制品、石油化工、冶金等部門的自控系統。


主要特點:
1、耐熱:電磁部分、密封件部分用特種耐調溫電工材料和密封材料,并應用了各種隔熱措施。
2、耐磨:選材合理,閥杯和導向套間巧妙地利用流體的潤滑作用,減少磨損
3、耐冷凝:蒸汽管道的冷凝水是影響蒸汽電磁閥動作的重要因素,本閥則不受冷凝水影響。


工作原理:
先導式蒸汽電磁閥是由副閥和主閥兩大部件構成的先導式二次開閥的電磁閥。是靠副閥的啟閉來控制主閥的通斷。根據斷電時所處開關狀態的不同,可分為常閉電磁閥和常開電磁閥。常閉電磁閥,在斷電常位時,副閥口封閉,主閥呈斷路,當電訊號進入導閥線圈時,活動鐵芯受電磁力作用吸上打開副閥口,主閥閥杯內壓力迅速消失,介質壓力將主閥閥杯托上,開啟主閥口,工作介質硬可流通。但當電訊號消失時,活動鐵芯復位,封閉住副閥口,工作介質自平衡孔進入閥杯內,當壓力趨于平衡時,靠主閥彈簧、閥杯自重及介質壓力使閥杯下移,嚴密封住主閥口,閥又呈關閉狀態。常開電磁閥,在斷電常位時,由彈簧作用,副閥口打開,主閥流通。當電訊號進入副閥線圈時,活動鐵芯受電磁作用吸下,副閥口封閉,工作介質經平衡孔進入閥杯內,當壓力趨于平衡時,靠主閥彈簧、閥杯自重及介質壓力使閥杯下移,嚴密封主閥口,閥門呈關閉狀態。當主閥斷電時,電磁力消失,副閥打開,主閥杯內壓力迅速消失,介質壓力將主閥閥杯托上,開啟主閥口,介質流通,閥呈開啟狀態。


參數:

項目

先導式蒸汽電磁閥說明

工作介質

蒸汽及其它無腐蝕性氣體

介質溫度(℃)

≤200

公稱壓力(MPa)

1.6

工作壓差(MPa)

0.05~1.6

0.10~1.6

電源電壓

AC220V其余規格可作特殊訂貨

使用壽命(萬次)

≥10

≥5

≥3

公稱通徑

15

20

25

32

40

50

65

80

100

125

150

額定流量系數(KV)

2.8

5

8.5

12

18

28

45

70

110

180

250

泄漏量(ml/min)

1.5

3

4.5

6

9

17

28

40

功耗

50VA

防爆標志

DIIBT4

防爆證編號

CE991010

出線口接頭

內螺紋M20×1.5

環境溫度

-40~+60℃

結構尺寸:

公稱通徑
DN

內螺紋連接

法蘭連接

外形尺寸

內螺紋

外形尺寸

法蘭尺寸

H

L

G

H

L

D

D1

D2

b

f

n-d

15

148

92

1/2

176

130

65

65

46

14

2

4-Φ14

20

148

92

3/4

181

150

105

75

56

16

2

4-Φ14

25

148

110

1

210

160

115

85

65

16

3

4-Φ14

32

182

120

11/4

221

180

140

100

76

18

3

4-Φ18

40

182

140

11/2

230

200

150

110

84

18

3

4-Φ18

50

192

162

2

252

230

165

125

99

20

3

4-Φ18

65







265

290

185

145

118

20

3

4-Φ18

80







276

310

200

160

132

20

3

8-Φ18

100







373

350

220

180

156

22

3

8-Φ18

125







416

400

250

210

184

22

3

8-Φ18

150







440

480

285

240

211

24

3

8-Φ22
