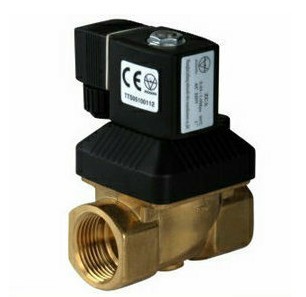

黃銅電磁閥概述：
應用于醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、環保水處理、機械制造等行業。
技術參數
|
操作方法
|
常閉
|
通電打開、斷電關閉
|
|
|
常開
|
通電關閉、斷電打開（型號后加“-K”表示）
|
|
參數↓型號→
|
ZCA-1·ZCA-2
|
|
介質溫度
|
1型：≤90℃·2型：≤150℃
|
|
使用介質
|
1型
|
水、柴油、氮氣、空氣、煤氣天然氣、乙二醇等常溫液體或氣體
|
|
|
2型
|
熱水、熱油、熱空氣等中溫液體或氣體
|
|
通徑
|
6~8
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
|
連接尺寸（G）
|
1/4
|
3/8
|
1/2
|
3/4
|
1
|
1-1/4
|
1-1/2
|
2
|
|
壓力（Mpa）
|
0.03~1.0
|
0.03~1.6
|
0.07~1.6
|
|
功率
|
AC：10W、DC：15W
|
AC：15W、DC：18W
|
|
電壓偏差
|
允許波動±10%
|
|
材 料
|
閥體
|
鍛壓黃銅
|
|
密封
|
1型：丁晴像膠NBR·2型：氟像膠FKM·特制：硅橡膠(食品級)PSI
|
|
環境溫度
|
-20~60℃
|
|
連接方式
|
內螺紋
|
|
電氣連接
|
接線盒電纜插座，接線方式詳見68頁圖三所示，防護等級IP65
|
|
使用電壓
|
AC220V 50Hz/60Hz、DC:24V 其余根據要求
|
|
特殊選配
|
BZCA防爆電磁閥
|
|
防爆等級：ExmI/IIT4(澆封型）、dIIBT4、dIICT5(含氫氣）
|
|
安裝提示
|
優先采用線圈豎直向上，亦可根據需要安裝
|
|
備注
|
閥門完全打開或關閉，至少需要0.07Mpa壓差
|
黃銅電磁閥產品特點
·先導膜片式
·空軍、海軍配套產品
·設計緊湊，精巧美觀
·溫升低，無噪音，零泄漏
·動作響應迅速，高頻率
·德國工藝，出口系列，品質可靠
安裝尺寸
|
通徑
DN
|
內螺紋接
|
外形尺寸
|
|
G
|
L
|
H
|
A
|
|
6~8
|
1/4
|
52
|
86
|
38
|
|
10
|
3/8
|
52
|
86
|
38
|
|
15
|
1/2
|
52
|
85
|
38
|
|
20
|
3/4
|
60
|
96
|
44
|
|
25
|
1
|
83
|
115
|
65
|
|
32
|
1-1/4
|
134
|
137
|
96
|
|
40
|
1-1/2
|
134
|
137
|
96
|
|
50
|
2
|
160
|
166
|
113
|
備注：常開閥高度=H2+20mm，防爆閥尺寸詳見63頁，其它尺寸相同
黃銅電磁閥說明
介質含有雜質，閥前必須裝過濾器（濾網≥80目/cm2）；且無疑固或晶體現象。
型號表示：BZCA-1K，B：防爆；-1≤90℃；-K：常開
|
