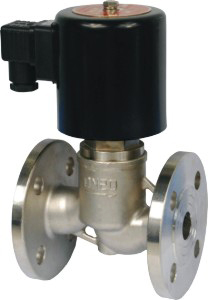

法蘭活塞式電磁閥技術參數
|
操作方法
|
常閉
|
通電打開、斷電關閉
|
|
常開
|
通電關閉、斷電打開（型號后加“K”表示）
|
|
參數↓型號→
|
ZBSF-1·ZBSF-2
|
|
介質溫度
|
1型：≤60℃·2型：≤220℃
|
|
使用介質
|
1型
|
水、柴油、汽油、煤油、空氣、真空、煤氣等常溫液體或氣體
|
|
2型
|
蒸汽、熱水、熱油、熱空氣等高溫液體或氣體
|
|
通徑
|
15
|
20
|
25
|
32
|
40
|
50
|
|
連接尺寸（G）
|
1/2
|
3/4
|
1
|
1-1/4
|
1-1/2
|
2
|
|
壓力（Mpa）
|
0~1.6
|
|
功率
|
AC：40W、DC：45W
|
|
電壓偏差
|
允許波動±10%
|
|
材 料
|
閥體
|
不銹鋼
|
|
密封
|
丁晴像膠NBR·氟像膠FKM·聚四氟乙烯PTFE
|
|
環境溫度
|
-20~60℃
|
|
連接方式
|
法蘭
|
|
電氣連接
|
接線盒電纜插座，接線方式詳見68頁圖三所示，防護等級IP65
|
|
使用電壓
|
AC220V 50Hz/60Hz、DC:24V·其余根據要求
|
|
特殊選配
|
BZBSF防爆電磁閥
|
ZBSF-X信號反饋
|
ZBSF-S手動功能
|
|
防爆等級： dIIBT4、dIICT5(含氫氣）
|
反饋電磁閥啟閉狀態及介質流動情況的開關信號
|
手動開啟、關閉節省旁通
|
|
安裝提示
|
優先采用線圈豎直向上，亦可根據需要安裝
|
|
備注
|
DN32~50完全打開或關閉，至少需要0.05Mpa壓差
|
特點
·分布直動膜片式
·空軍、海軍配套產品
·活塞結構、經久耐磨
·動作響應迅速，高頻率
·工作壓力范圍廣：-0.1Mpa、1.6Mpa、2.5Mpa、4.0Mpa
·德國工藝，出口系列，品質可靠
安裝尺寸
|
通徑DN
|
L
|
H
|
D
|
D1
|
n-d
|
|
15
|
115
|
200
|
95
|
65
|
4-φ14
|
|
20
|
115
|
210
|
105
|
75
|
4-φ14
|
|
25
|
126
|
210
|
115
|
85
|
4-φ14
|
|
32
|
150
|
225
|
140
|
100
|
4-φ18
|
|
40
|
160
|
250
|
150
|
110
|
4-φ18
|
|
50
|
190
|
270
|
158
|
125
|
4-φ18
|
備注：常開閥高度=H+30mm，其它尺寸相同。
法蘭活塞式電磁閥用途
應用于醫療器械、干燥設備、清洗設備、真空設備、電鍍涂裝、蒸餾機、濾油機、加濕器、食品機械、石油化工等行業。
法蘭活塞式電磁閥說明
介質含有雜質，閥前必須裝過濾器（濾網≥80目/cm2）；且無疑固或晶體現象。
型號表示：BZBSF-1K，B：防爆；-1；≤90℃；-K:常開；-X:信號；-S:手動。 |
