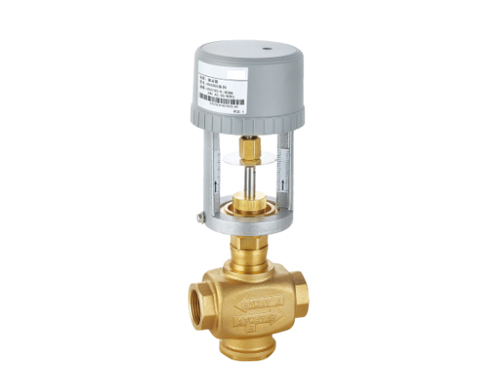

VB-3200型電動二通閥 VB-3300電動三通閥
產品口徑：請您咨詢
產品簡介：制造標準：中國GB,化工標準HG,機械部JB,
美標ANSI,API,日本JIS,JPI,德標DIN,英標BS生產。
閥體材質：不銹鋼,鈦合金鋼,鉻鉬鋼,低溫鋼,鍛鋼,
銅,鑄鐵,鑄鋼,碳鋼,WCB,WC6,WC9,20#,25#,A105,
F11,F22,304,304L,316,316L等。
工作壓力1.0Mpa-50.0Mp,個別產品可耐到100.0Mp。
工作溫度：-196℃-650℃,個別產品可耐到1200℃
連接方式：卡箍,卡套,承插焊,對焊,焊接,
法蘭,外螺紋,內螺紋。
驅動方式：電動,液動,氣動,手動。
VB-3200型電動二通閥 VB-3300電動三通閥概述
VB-3200系列閥門采用黃銅材料鑄造，并提供黃銅閥芯及不銹鋼閥桿，采用內螺旋連接，口徑為DN25～50；SFV-3300閥門由球墨鑄鐵制成，采用法蘭連接，口徑為DN65～200,與SFQ系列驅動器配套使用，可根據控制器的要求調節水或蒸汽的流量，使用于加熱、通風及空調系統。
流體介質：熱水、冷凍水、蒸汽
流體溫度限制：2～140℃（15psi/100KPa的飽和和蒸氣）
閥體額定壓力：120℃最大1.6MPa，170℃最大1.4MPa
最大建議運行壓降：200KPa
流量特性：等百分比
環境溫度：2～65℃
|
閥體型號
|
口徑
|
形式
|
最大差值（Mpa）
|
KV值
|
閥桿行程
|
|
配VA-7150
|
配VA-7200
|
|
VB-3200-25
|
25
|
二通
|
1.0
|
1.4
|
10
|
15
|
|
VB-3200-32
|
32
|
二通
|
0.75
|
1.1
|
16
|
19
|
|
VB-3200-40
|
40
|
二通
|
0.5
|
0.8
|
25
|
19
|
|
VB-3200-50
|
50
|
二通
|
0.3
|
0.5
|
40
|
22
|
|
VB-3200-65
|
65
|
二通
|
0.2
|
0.35
|
65
|
22
|
|
VB-3200-25
|
25
|
三通
|
1.0
|
1.4
|
10
|
15
|
|
VB-3200-32
|
32
|
三通
|
0.75
|
1.1
|
16
|
19
|
|
VB-3200-40
|
40
|
三通
|
0.5
|
0.8
|
25
|
19
|
|
VB-3200-50
|
50
|
三通
|
0.3
|
0.5
|
40
|
22
|
|
VB-3200-65
|
65
|
三通
|
0.2
|
0.35
|
63
|
22
|
VB-3200型電動二通閥性能參數
|
型號
|
口徑（ND）
|
流量系數 （Kv）
|
最大壓差 （MPa）
|
閥桿行程
|
|
VB-3200-25
|
25
|
8
|
0.2(1.0)
|
15
|
|
VB-3200-32
|
32
|
16
|
0.2(0.75)
|
19
|
|
VB-3200-40
|
40
|
25
|
0.2(0.5)
|
19
|
|
VB-3200-50
|
50
|
40
|
0.2(0.3)
|
22
|
|
VB-3200-65
|
65
|
63
|
0.2(0.2)
|
22
|
VB-3200型電動二通閥主要外型尺寸
|
型號
|
連接螺紋
|
A
|
B
|
C
|
|
VB-3200-25
|
G1
|
110
|
62
|
114
|
|
VB-3200-32
|
G11/4
|
120
|
68
|
118
|
|
VB-3200-40
|
G11/4
|
130
|
71
|
121
|
|
VB-3200-50
|
G2
|
145
|
77
|
127
|
|
VB-3200-65
|
G21/4
|
175
|
83
|
134
|
VB-3200型電動二通閥性能參數
|
型號
|
口徑（ND）
|
流量系數 （Kv）
|
最大壓差 （MPa）
|
閥桿行程
|
|
VB-3300-25
|
25
|
8
|
0.2(1.0)
|
15
|
|
VB-3300-32
|
32
|
16
|
0.2(0.75)
|
19
|
|
VB-3300-40
|
40
|
25
|
0.2(0.5)
|
19
|
|
VB-3300-50
|
50
|
40
|
0.2(0.3)
|
22
|
|
VB-3300-65
|
65
|
63
|
0.2(0.2)
|
22
|
VB-3200型電動二通閥主要外型尺寸
|
型號
|
連接螺紋
|
A
|
B
|
C
|
|
VB-3300-25
|
G1
|
110
|
81
|
114
|
|
VB-3300-32
|
G11/4
|
120
|
84
|
118
|
|
VB-3300-40
|
G11/4
|
130
|
85
|
121
|
|
VB-3300-50
|
G2
|
145
|
96
|
127
|
|
VB-3300-65
|
G21/4
|
175
|
104
|
134
|
|
