直通單座調節閥詳細資料：

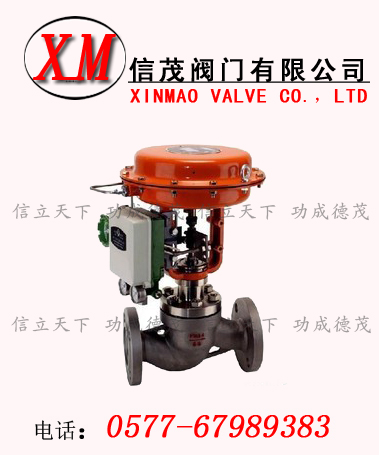

ZJHP、ZJHM型直通單座調節閥（氣動精小型單座調節閥、氣動薄膜單座調節閥），是由多彈簧氣動薄膜執行機構和頂導向式直通低流阻單座閥組成。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確，配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。是符合IEC標準的新一代通用調節閥產品。
直通單座調節閥結構特點
1、ZJHP型氣動單座調節閥是自動化控制系統中儀表的執行單元，采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，可實現分程控制（段幅信號），從而改變閥門開度位移，達到對流體介質的工藝參數精確調節控制。
2、ZJHP型氣動單座調節閥按作用模式可分；
正作用：氣閉式-常開型（當信號壓力增大時閥位向下位移），《B型》
反作用：氣開式-常閉型（當信號壓力增大時閥位向上位移），《K型》
3、氣動單座調節閥為直通單座鑄造球形閥，單座柱塞型閥芯，特別適用于允許泄漏小且閥前閥后壓差不大的工作場合。
4、直通低流阻單座為無底蓋頂導向結構，它只有一個閥座和一個柱塞形閥芯具有密閉性能好、泄漏量小、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、可調比大，閥芯導向部分的導向面積大，具有抗振性能強等特點，適用于對介質泄漏量及調節精度有嚴格要求的場合，但由于閥結構上的原因，閥桿上的不平衡力較大，尤其在公稱通徑大的工況下更為明顯，因而該閥只適合于工作壓差較小的場合。
5、通過改變閥芯形狀的設計；不同的閥芯形狀會得到不同流量特性：等百分比（對數）性、直線性、快開特性。
6、根據使用工況要求，閥芯可設計制作成；軟質密封結構（適用于-20~+120℃溫度范圍內要求嚴密閉性的酸堿類、氣體類等介質）。
本系列產品廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。有標準型、調節切斷型、波紋管密封型、夾套保溫型等品種。產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN15~300mm；最小閥芯DN6mm。適用流體溫度有-60~+450℃；按溫度高低配用不同閥蓋可分常溫型、高溫型和低溫型。
直通單座調節閥執行機構
ZHA/B型多彈簧氣動薄膜執行機構由膜片、壓縮彈簧、托盤、推桿、支架、軸套、膜蓋等主要零件構成。是針對老式的ZMA/B型單彈簧氣動薄膜執行機構存在的尺寸大、笨重、深波紋膜片不可靠等問題設計開發的新型氣動薄膜執行機構，其膜蓋盤、限制件等零件均采用鋼板沖壓成型。膜片形狀較復雜，采用特殊的壓制工藝，使爆破強度達22kg/cm2以上。多彈簧形式改善了彈簧制造的工藝性，有利于不同彈簧范圍的組配�？烧{(diào)零功能則提高了線性精度。表面處理采用環氧靜電粉未噴涂，具有較高牢度和耐腐蝕性。具有受力均勻、穩定性好、尺寸小，重量輕等優點。以壓縮空氣為能源動力，接受電-氣閥門定位器或電磁閥輸入的氣源壓力信號，此壓力作用在膜室膜片上產生推力壓縮彈簧組件，并使推桿位移，當推桿與彈簧組被壓縮后產生的反力相平衡時，閥桿就穩定在相應行程上。依照力平衡原理，行程大小與壓力信號輸入大小成一定的比例關系，從而達到閥門閥芯準確定位。
執行機構主要技術參數
|
型 號
|
ZHA-22
ZHB-22
|
ZHA-23
ZHB-23
|
ZHB-34
ZHB-34
|
ZHA-45
ZHB-45
|
ZHA-56
ZHB-56
|
|
有效面積cm2
|
350
|
350
|
560
|
900
|
1600
|
|
行 程mm
|
16
|
25
|
40
|
60
|
100
|
|
彈簧范圍KPa
|
20～100(標準):40～200;80～240; 20～60; 60～100
|
|
操作方式
|
普通型、帶手動手輪操作型（側裝式、頂裝式）
|
電-氣閥門定位器
電氣閥門定位器是工業自動化中氣動執行器的主要配套儀表，可用來提高閥門位置的線性度、克服閥桿的磨擦力和消除調節閥不平衡力的影響等，從而保證閥門位置按控制系統或調節儀表傳來的0~10mA DC或4-20mA的電流信號成比例關系，實現正確定位。（有多種型號規格可選配）
本公司電-氣閥門定位器配用型（HEP-15隔爆型，HEP-17本安型）。也可按不同需求配用（ZPD2000系列、EP3000系列、EP4000系列、YT1000系列、YT2000系列、SIPART PS2西門子系列及智能定位器系列產品）
直通單座調節閥主要特點：
配用PSL智能型直行程電動執行器，體積小、規格全、重量輕、推力大、操作方便，無調整電位器，可靠性高、噪聲小。PSL電動執行器采用—體化結構設計，具有自診斷功能，使用和調校十分方便。
有數字顯示窗口，可看到控制信號值、閥位值。
PSL智能型電動執行機構功能：帶斷控制信號故障判斷、報警及保護功能。即斷信號時可使執行機構或開；或關；或保持；或在0～100℅之間予置的任意位置。及帶閥門堵轉故障判斷、報警及保護功能。
TP系列采用頂端導向，單座密封結構。與其它同類調節閥相比，具有結構簡單、額定流量系數大，閥座泄露量小等突出優點。另外，帶有軟密封結構的TP系列既有調節功能又有切斷功能，是一種調節切斷型的調節閥，也可作切斷閥用。
主要技術參數
|
公稱通徑mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
閥座直徑mm
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量
系數Kv
|
直線
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1100
|
1760
|
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
額定行程L（mm）
|
10
|
16
|
25
|
40
|
60
|
100
|
|
執行器型號
|
ZHA/B-22
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
|
薄膜有效面積Ae（cm2）
|
350
|
350
|
350
|
560
|
900
|
1600
|
|
氣源壓力Ps(MPa)
|
0.14～0.4
|
|
信號范圍Pr(KPa)
|
20～100、40～200、80～240 段幅：20～60、60～100
|
|
電信號
|
4～20mA DC或0～10mA DC （切斷型：電磁閥AC220V或DC24V）
|
|
作用模式
|
氣開式（K）型、氣關式（B）型
|
|
流量特性
|
直線、等百分比、快開性
|
|
允許泄漏量（L/h）
|
硬密封：（IV級）10-4×閥額定容量、軟密封：VI級
|
|
固有可調比R
|
50:1
|
|
氣源接頭
|
M16×1.5
|
|
公稱壓力PN(MPa)
|
1.6 2.5 4.0 6.4
|
|
