氣動薄膜調節閥概述

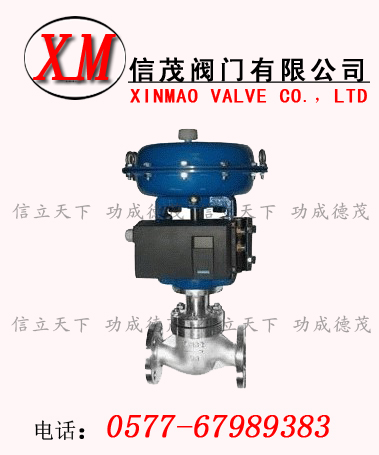

氣動薄膜調節閥是自動控制系統中最常用的執行器，它由氣動薄膜執行機構和低流阻調節閥組成。單座適用于對泄露量求嚴格、閥前后壓差低及有一定粘度和含纖維介質的場合；雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用于泄露量要求不嚴格的場合；套筒閥具有穩定性好，不易產生震動，噪音低，對溫度敏感小，適用于壓差較大及泄露量要求不嚴格場合。
氣動薄膜調節閥原理：
氣動薄膜調節閥是最終控制元件的最廣泛使用的型式。其他的最終控制元件包括計量泵、調節擋板和百葉窗式擋板(一種蝶閥的變型)、可變斜度的風扇葉片、電流調節裝置以及不同于閥門的電動機定位裝置。盡管調節閥得到廣泛的使用，調節系統中的其它單元大概都沒有像它那樣少的維護工作量。在許多系統中，調節閥經受的工作條件如溫度、壓力、腐蝕和污染都要比其它部件更為嚴重，然而，當它控制工藝流體的流動時，它必須令人滿意地運行及最少的維修量。
調節閥由電動執行機構或氣動執行機構和調節閥兩部分組成。調節閥通常分為直通單座式調節閥和直通雙座式調節閥兩種，后者具有流通能力大、不平衡辦小和操作穩定的特點，所以通常特別適用于大流量、高壓降和泄漏少的場合。
電-氣閥門定位器
電氣閥門定位器是工業自動化中氣動執行器的主要配套儀表，可用來提高閥門位置的線性度、克服閥桿的磨擦力和消除調節閥不平衡力的影響等，從而保證閥門位置按控制系統或調節儀表傳來的0~10mA DC或4-20mA的電流信號成比例關系，實現正確定位。（有多種型號規格可選配）
本公司電-氣閥門定位器配用型（HEP-15隔爆型，HEP-17本安型）。也可按不同需求配用（ZPD2000系列、EP3000系列、EP4000系列、YT1000系列、YT2000系列、SIPART PS2西門子系列及智能定位器系列產品）
氣動薄膜調節閥的等百分比特性：
等百分比特性的相對行程和相對流量不成直線關系，在行程的每一點上單位行程變化所引起的流量的變化與此點的流量成正比，流量變化的百分比是相等的。所以它的優點是流量小時，流量變化小，流量大時，則流量變化大，也就是在不同開度上，具有相同的調節精度。
氣動薄膜調節閥的流量特性：
線性特性的相對行程和相對流量成直線關系。單位行程的變化所引起的流量變化是不變的。流量大時，流量相對值變化小，流量小時，則流量相對值變化大。
氣動薄膜調節閥的拋物線特性：
流量按行程的二方成比例變化，大體具有線性和等百分比特性的中間特性。
從上述三種特性的分析可以看出，就其調節性能上講，以等百分比特性為最優，其調節穩定，調節性能好。而拋物線特性又比線性特性的調節性能好，可根據使用場合的要求不同，挑選其中任何一種流量特性。
執行機構主要技術參數
|
型 號
|
ZHA-22
ZHB-22
|
ZHA-23
ZHB-23
|
ZHB-34
ZHB-34
|
ZHA-45
ZHB-45
|
ZHA-56
ZHB-56
|
|
有效面積cm2
|
350
|
350
|
560
|
900
|
1600
|
|
行 程mm
|
16
|
25
|
40
|
60
|
100
|
|
彈簧范圍KPa
|
20～100(標準):40～200;80～240; 20～60; 60～100
|
|
操作方式
|
普通型、帶手動手輪操作型（側裝式、頂裝式）
|
主要技術參數
|
公稱通徑mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
閥座直徑mm
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量
系數Kv
|
直線
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1100
|
1760
|
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
額定行程L（mm）
|
10
|
16
|
25
|
40
|
60
|
100
|
|
執行器型號
|
ZHA/B-22
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
|
薄膜有效面積Ae（cm2）
|
350
|
350
|
350
|
560
|
900
|
1600
|
|
氣源壓力Ps(MPa)
|
0.14～0.4
|
|
信號范圍Pr(KPa)
|
20～100、40～200、80～240 段幅：20～60、60～100
|
|
電信號
|
4～20mA DC或0～10mA DC （切斷型：電磁閥AC220V或DC24V）
|
|
作用模式
|
氣開式（K）型、氣關式（B）型
|
|
流量特性
|
直線、等百分比、快開性
|
|
允許泄漏量（L/h）
|
硬密封：（IV級）10-4×閥額定容量、 軟密封：VI級
|
|
固有可調比R
|
50:1
|
|
氣源接頭
|
M16×1.5
|
|
公稱壓力PN(MPa)
|
1.6 2.5 4.0 6.4
|
|
