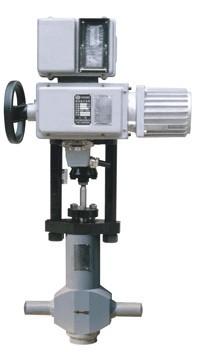

鍋爐定期排污截止閥STV是一種防空化的多級節流閥，也叫高壓差調節閥，結構新穎。驅動方式要程序控制和手動控制兩種，該閥用于電廠定期地排除鍋水中不溶解的沉淀雜質。也可當做高壓截止閥STJ使用。具有下列優點：
流體逐級降壓，流體方向不斷改變，增加流阻?？刂屏魉伲乐箍栈茐?。
4級多級節流，流體通道逐級擴大，以適合飽和液體隨壓力降低變成蒸汽容積擴大的特性，減少流體對閥芯沖刷磨蝕。
節流面與密封面分開，有效保護密封面。閥芯和閥芯套表面硬化處理，硬度達到HRC70左右，耐沖刷，壽命長。
閥芯表面開有大缺口，流體含有2-3mm，焊渣等固體顆粒，閥芯也不會卡死，動作靈活。
閥桿與電動執行機構推桿采用柔性連接，確保截止的關閉緊力。與調節閥通用，互換性好。
技術參數和性能：公稱通徑：DN25,32,40,50
公稱壓力: PN25，32Mpa
閥體材料:20#鍛鋼
工作溫度：小于420C
泄漏量： 符合ANSI B16.104—1976 V級
閥內組件：不銹鋼
流體方向：高進地出
技術參數和性能：
公稱通徑 DN25，32，40，50，65，80，100
公稱壓力 PN 25，32Mpa
閥體材料:20#鍛鋼
工作溫度：小于420C
流量特性 等百分比特性
執行機構 電動執行機構或氣動執行機構
泄漏量： 符合ANSI B16.104—1976 V級
閥內組件：不銹鋼
|
公稱通徑DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
KV值
|
2.8-6.0
|
4.6-9.0
|
6.5-14.5
|
11-20
|
20-26
|
16-28
|
52
|
|
行程mm
|
20
|
20
|
25
|
25
|
|
|
38
|
閥體組件外形尺寸：
|
公稱通徑
|
A
|
B
|
H
|
H1
|
D
|
T
|
|
25
|
155
|
160
|
145
|
36
|
130
|
545
|
|
32
|
165
|
170
|
155
|
40
|
130
|
557
|
|
40
|
220
|
220
|
115
|
|
130
|
|
|
50
|
245
|
245
|
135
|
|
130
|
|
|
65
|
|
|
|
|
|
|
|
80
|
211
|
207
|
390
|
80
|
140
|
680
|
訂貨須知
1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力
4.流量特性 5.閥體材質 6.額定流量系數
7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.電源電壓和控制信號
10.其它特殊要求
|
