鍋爐給水調節閥概述：

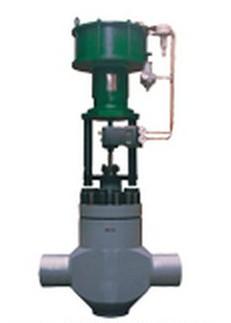

STB鍋爐給水調節閥是一種新穎的壓力平衡套筒結構高壓差調節閥。閥內組件的套筒和閥芯是一種多孔和串級的混合結構，流體先經過套筒窗口進行第一級節流，再經過三級連續串級節流，允許壓差大，密封性好，流體通道呈S流線型，流量大，調節閥動態穩定性好。
該閥是火力發電廠鍋爐給水系統的重要調節閥之一，也可適用于石油化工等其他工業的自動控制系統控制高壓差流體，可配電動執行機構和氣動執行機構。
該閥具有以下優點：
閥內組件結構新穎，采用套筒節流，有效控制流速在30m/s左右。
節流面與閥座密封面分開，有效保護密封面，密封性能優良，使用壽命長。
閥內組件采用高強度不銹鋼制造，零件表面經過硬化處理，硬度可達到HRC70左右，抗沖刷能力強。
閥芯采用壓力平衡式結構，減少流體作用在閥芯上的不平衡力。
KV值和行程
|
公稱通徑
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
|
KV值
|
27
|
|
78
|
135
|
198
|
|
|
|
行程mm
|
25
|
38
|
38
|
50
|
75
|
100
|
100
|
外形尺寸
|
公稱通徑DN
|
B
|
T
|
H
|
管道規格
|
|
50
|
385
|
258
|
|
76*10
|
|
80
|
|
|
|
|
|
100
|
310
|
750
|
190
|
133*16
|
|
125
|
390
|
895
|
225
|
168*22
|
|
150
|
727
|
985
|
|
194*25
|
|
200
|
390
|
|
|
273*36
|
技術參數和性能
形 式 鍛造直通式
公稱通徑 DN50,80,100,150,200,250,300
公稱壓力 PN25,32Mpa
連接形式 BW焊接形式
材 料 20#鍛鋼
工作溫度 小于420度
壓蓋形式 螺栓壓緊式
填 料 高溫石墨編織填料
閥內組件
閥芯形式 壓力平衡串級式
流量特性 等百分比特性
套筒形式 分離式
材 料 特種不銹鋼表面硬化處理
執行機構
形 式 氣動活塞執行機構或電動執行機構
環境溫度 -30-70度
作用形式 氣-關式 或電—關式
附 件 定位器，手輪機構，行程開關，電磁閥，閥位傳送器等
性能
泄流量 小于額定KV值的0.01%，符合ANSI B16.104—1976 IV級
回 差 小于全行程的1（帶定位器）
線 性 小于全行程的+-1（帶定位器）
訂貨須知
1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力
4.流量特性 5.閥體材質 6.額定流量系數
7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.電源電壓和控制信號
10.其它特殊要求
|
