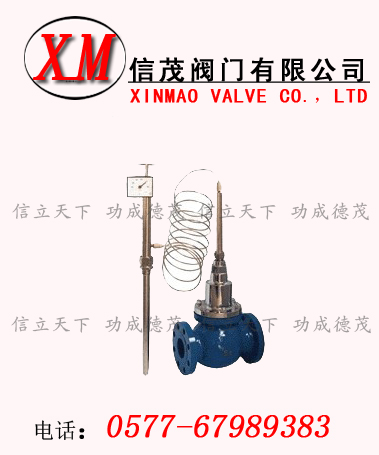

自力式溫度調節閥是由溫度傳感器與控制閥兩部分組成,是一種無需外來能源,利用被控介質自身溫度變化進行自動調節的節能產品.產品適用于以各種氣體,蒸汽,熱水,油等為介質的各種熱交換器中的溫度自動控制.具有溫度設定范圍寬,調整方便,可連續進行溫度設定,超溫過栽保護,溫度設定方便等優點.
自力式溫度調節閥用途:廣泛應用于城市供熱,采暖系統及電力,石油,冶金,制藥,鍋爐等工業部門.
自力式溫度調節閥工作原理:該閥門利用感溫液體受熱膨脹,遇冷收縮及液體不可壓縮的原理進行調節.將溫度傳感器插入需要控制溫度的介質中,當介質溫度升高時,感受溫液體膨脹,作用力克服了彈簧阻力,推動閥芯向下位移,閥門趨于關閉狀態,從而減少熱媒介質的流量;反之當介質溫度低于設定溫度時,感溫液體收縮,復位彈簧推動閥芯開啟狀態,增加熱媒介質流量,使被控介質溫度趨于升高.循環往復,從而使被控介質的溫度值始終保持在設定溫度允許的范圍內.
特點
本閥無需電或壓縮空氣等外界能源,安全可靠.感溫液體膨脹均勻,比例式調節控制,控制精度高,工作穩定,有效節約能源,平衡式閥體設計,使閥能在更大壓差下工作,線性或等百比流量特性,溫度設定操作簡單方便,體積小,重量輕,安裝方便.
主要要零件材料
閥體、閥蓋:HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯:ZG1Cr18Ni9Ti、司太萊合金堆焊增強聚四氟乙烯
填料:聚四氟乙烯、柔性石墨
推桿、襯套:2Cr13
墊片:橡膠石棉板、10、1Cr18Ni9Ti 石棉纏繞墊片
波紋管:1Cr18Ni9Ti
技術參數
公稱通徑DN(mm)
(閥座直徑dn)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
(10)
|
(12)
|
(15)
|
(20)
|
額定流量系數
|
直級
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
額定行程
|
16
|
25
|
40
|
60
|
公稱壓力PN(MPa)
|
1.0 1.6 4.0 6.4
|
固有流量特性
|
直線、等百分比
|
固有可調比
|
50
|
允許泄漏量
|
單座
|
硬密封:IV級軟密封:VI級
|
套筒
|
硬密封:II級軟密封:VI級
|
工作溫度t(℃)
|
-20~200 -40~250 -40~450 -60~450
|
信號范圍(mA.DC)
|
0~10 4~20
|
作用方式
|
電關式電開式
|
使用環境溫度(℃)
|
電動調節閥:-20~70℃
|
使用環境濕度
|
電動調節閥:≤95%
|
電源電壓
|
220V 50Hz
|
本產品性能指標貫徹GB/T4213-92。配套用電動執行機構有關技術參數
公稱通徑DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
電動執機機構
|
普通型
|
ZAZ-60
DKZ-310
|
ZAZ-60
DKZ-310
|
DKZ-410
|
DKZ-410
DKZ-510
|
電子型
|
JHZAZ1
|
JHZAZ1
|
JHZAZ3
|
JHZAZ3
|
電動執行機構推力(N)
全行程時間(S)
|
普通型
|
400
4000
|
400
4000
|
6400
|
6400
16000
|
電子型
|
2000
|
4000
|
6000
|
8000
|
普通型
|
12.5
|
20
|
32
|
48
|
|
電子型
|
30
|
30
|
48
|
60
|
消耗功率(N)
|
普通型
|
28
|
35
|
電子型
|
6
|
15
|
25
|
40
|
表中數據僅為常規配置,具體選用根據主要參數及用戶要求而定。
|
