產品展示

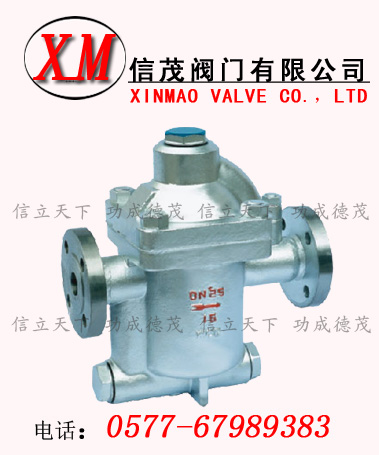

倒吊桶疏水閥
放大圖片
產品名稱: 倒吊桶疏水閥
產品型號: CS45H
產品特點: 信茂倒吊桶疏水閥:質量可靠,價格實惠,交貨及時,售后周到.我公司提供全套工程閥門解決方案,閥門售前、售中、售后專業服務!
倒吊桶疏水閥詳細資料:

倒吊桶疏水閥概述:

倒吊桶疏水閥工作原理:

當裝置剛啟動時,管道內的空氣和低溫凝結水進入疏水閥內,倒吊桶靠自身重量下墜,倒吊桶連接杠桿帶動閥心開啟閥門,空氣和低溫凝結水迅速排出。當蒸汽進入倒吊桶內,倒吊桶的蒸汽產生向上浮力,倒吊桶上升連接杠桿帶動閥心關閉閥門。倒吊桶上開有一小孔,當一部份蒸汽從小孔排出,另一部份蒸汽產生凝結水,倒吊桶失去浮力,靠自身重量向下沉,倒吊桶連接杠桿帶動閥心開啟閥門,循環工作,間斷排水。
倒吊桶疏水閥內部是一個倒吊桶為液位敏感件,吊桶開口向下,倒吊桶連接杠桿帶動閥心開閉閥門。倒吊桶式疏水閥能排空氣,不怕水擊,抗污性能好。過冷度小,漏汽率小于3%,最大背壓率為75%,連接件比較多,靈敏度不如自由浮球式疏水閥。因倒吊桶式疏水閥是靠蒸汽向上浮力關閉閥門,工作壓差小于0.1MPA時,不適合選用。

倒吊桶疏水閥主要用途:CS45H倒吊桶疏水閥用于蒸汽主管、醫院消毒器、濃縮裝置、圓筒式干燥機、熱風式干燥機、硫化機、熱交換器、分汽缸、蒸餾器等。超小型、重量輕的ES5型倒吊桶疏水閥最適用于染聲機、洗滌機器、空調機等。全不銹鋼的ESU5型倒吊桶疏水閥專為醫院用汽設備、食品工業制造。

CS15H鐘形浮子式倒吊桶疏水閥用于蒸汽主管、分汽缸、熱交換器、硫化機、熱風式干燥機、圓筒式干燥機、蒸餾器、濃縮裝置、醫院消毒器等。超小型、重量輕的ES5型最適用于空調機、洗滌機器、染聲機等。全不銹鋼的ESU5型專為食品工業、醫院用汽設備制造。

耐磨損的SCCV關閉方式:

SCCV關閉系統是自動定心,自動關閉系統(SelfClosingandCente-ringValveSystem)的英文縮寫,下同。該關閉方式突破了傳統的設計,巧妙地利用凝結水土流出時的吸力和閥內的壓力使閥芯關閉。使閥芯在關閉過程中具有緩衡作用,減少了閥芯閥座間的磨損。

特點及性能:

對凝結水的發生量適應性強,即可間歇排放,又可連續排放。
2、無與倫比的SCCV關閉系統,獨特設計,具有補償杠桿機械產生的誤差,避免關閉時的鋼性碰撞,關閉十分可靠,壽命長久。
3、內部零件全部采用不銹鋼制造,并且安裝在閥蓋上,維修保養極為方便。
4、背壓率高。(90%)。
5、汽水分離可靠(水汽經U型通道從閥下部進入),閥內始終處于水封狀態,有效阻止蒸汽泄漏。
6、敝口形的浮子抗水擊。吊桶上設有溢出排氣孔,可有效防止蒸汽汽鎖、空氣氣堵現象。(非凝結性的高溫空氣也可排除)。

主要外型及連接尺寸

產品型號
Produstion Type

公稱通徑DN(mm)
Nominal Diameter

連接方式

使用壓力范圍
(Mpa)

最高允許溫度℃
Max Vouchsafement Temperature

閥體材質
Material Of Body

外形尺寸

L

H1

H2

W

ES5
(CS15H-3.7.11.16)

15
20
25

內螺紋
ZG1/2"-1"

0.01-0.3/0.7/1.1/1.6

350

ZG1Cr18Ni9Ti

138

72

94

103

ESH5
(CS15H-3.7.11.16P)

15
20
25

內螺紋
ZG1/2"-1"

0.01-0.3/0.7/1.1/1.6/21

350

ZG1Cr18Ni9Ti

138

72

94

103

ESH5F
(CS45H-3.7.11.16P)

15
20
25

法蘭
Flange

0.01-0.3/0.7/1.1/1.6/21

350

WCB

210

72

94

103

ES8B
(CS15H-5.8.16)

15
20
25

內螺紋
ZG1/2"-1"

0.01-0.5/0.8/1.6

220

WCB

138

72

94

103

ES8N
(CS15H-5.8.16

15
20
25

內螺紋
ZG1/2"-1"

0.01-0.5/0.8/1.6

220

WCB

138

72

94

103

ES8BF
(CS45H-5.8.16)

15
20
25

法蘭
Flange

0.01-0.5/0.8/1.6

220

WCB

210

72

94

103

ES8NF
(CS45H-5.8.16)

15
20
25

法蘭
Flange

0.01-0.5/0.8/1.6

220

WCB

210

72

94

103

ES10
(CS15H-8.8.16)

20-40

內螺紋
ZG1/2"-1"

0.01-0.8/1.2/1.6

220

WCB

200

93

132

142

ES10F
(CS45H-8.12.16)

15-25
32-50

法蘭
Flange

0.01-0.8/1.2/1.6

220

WCB

270

93

132

142

ES12N
(CS45H-16)

15-25
32-50

法蘭
Flange

0.01-1.6

200

WCB

280

93

132

142
