產品展示

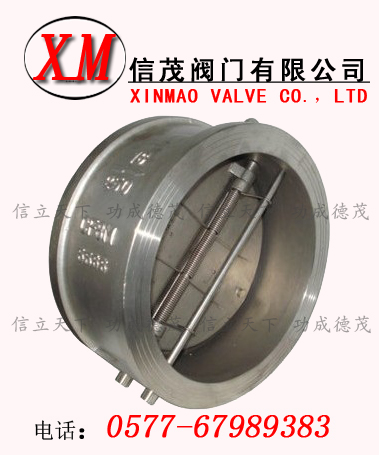

對夾雙瓣旋啟式止回閥
放大圖片
產品名稱: 對夾雙瓣旋啟式止回閥
產品型號: H76W、H76H、H76X
產品特點: 信茂對夾雙瓣旋啟式止回閥:質量可靠,價格實惠,交貨及時,售后周到.我公司提供全套工程閥門解決方案,閥門售前、售中、售后專業服務!
對夾雙瓣旋啟式止回閥詳細資料:

對夾雙瓣旋啟式止回閥詳細資料:

針對國內傳統使用的H44型法蘭連接旋啟式止回閥具有體積笨大,流體阻力大,閥門關閉時水錘壓力高,安裝、維修難,使用壽命短等缺點。信茂閥門針對傳統法蘭結構止回閥存在的問題,研制生產了對夾式止回閥系列,H76對夾雙瓣旋啟式止回閥具有結構長度短,體積小、重量輕,閥瓣關閉快速,水錘壓力小,安裝方便,流體阻力小,動作靈敏、密封性能好,閥瓣行程短、關閥沖擊力小,整體結構、簡單緊湊,使用壽命長、可靠性高等特點。

雙瓣旋啟對夾式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成,采用對夾式連接,結構緊湊。由于閥瓣的關閉行程短,并有彈簧加載,關閉速度快,可顯著減少水錘現象。產品具有體積小、重量輕、動作靈敏、密封可靠、安裝方便等特點,可水平安裝或垂直安裝,可適用于水、蒸氣、油品、硝酸、醋酸、強氧化性介質等多種介質。

對夾雙瓣旋啟式止回閥應用范圍:
雙瓣旋啟對夾式止回閥適用于公稱壓力PN10~PN420、Class150~Class2500;公稱通徑DN15~DN1200、NPS1/2~48;工作溫度-196℃~540℃的各種管路上,用于防止介質倒流。通過選用不同的材質,對夾式止回閥可適用于石化、冶金、電力、輕工、食品等行業中水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。

對夾雙瓣旋啟式止回閥結構特點
1. 結構長度短,其結構長度只有傳統法蘭止回閥的1/4~1/8;
2. 體積小、重量輕,其重量只有傳統法蘭止回閥的1/4~1/20;
3. 閥瓣關閉快速,水錘壓力??;
4. 水平管道或垂直管道均可使用,安裝方便;
5. 流道通暢、流體阻力??;
6. 動作靈敏、密封性能好;
7. 閥瓣行程短、關閥沖擊力??;
8. 整體結構、簡單緊湊、造型美觀;
9. 使用壽命長、可靠性高。

標準規范:
設計制造標準:JB/T 8937
結構長度標準:GB/T 12221-2005
連接法蘭標準:GB/T 9113
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:GB/T 13927-2008

對夾雙瓣旋啟式止回閥與法蘭單瓣旋啟式止回閥的對比:

結構形式 H76型對夾雙瓣旋啟式止回閥 H44型法蘭單瓣旋啟式止回閥
水錘壓力 水錘壓力小,閥瓣行程短、并有彈簧輔助關閉、關閥速度快 水錘壓力很大,閥瓣行程長,需要較長的關閉時間
H76型的水錘壓力只有H44型的1/2~1/5
尺寸和重量 結構長度很短、體積小、重量輕,便于閥門的安裝、搬運、存放及管道的布置,并能大量節約材料、降低成本 結構長度很長,體積笨大,重量很重
H76型的結構長度只有H44型的1/4~1/6,H76型的重量只有H44型的1/4~1/10
流體阻力 流體阻力小,流體阻力系數ζ為2.6~0.7,隨著閥門口徑的增大,流體阻力系數減小 流體阻力小,流體阻力系數ζ為1.3~3,但在低壓工況下,閥瓣不能完全開啟,流體阻力大。流體阻力隨著閥門口徑的增大而增大
安裝 可水平安裝或垂直安裝,重量輕,不必為閥門設置支座 可水平安裝或垂直安裝,大口徑閥門重量重,需設置支座
開啟壓力 開啟壓力很小,閥瓣在很小的壓差下就能完全打開 開啟壓力較大,閥瓣在較大的壓差下才能完全打開
可靠性 閥門為整體結構,簡單緊湊、閥門關閉時沖擊力小,水錘壓力小,閥門壽命長,可靠性高 閥門關閉時的巨大沖擊力及水錘壓力容易損壞閥門

產品特點

1、體積小,重量輕,結構緊湊、維修方便

2、閥板采用對偶式,在彈簧的彈性力下矩下可自行速閉

3、因速閉作用,可防止介質倒流

4、閥體結構長度尺寸小,剛性好

5、安全方便,可用于水平垂直兩個方向安裝

執行標準

1、法蘭連接尺寸:GB/T1724.1-98

2、結構長度:GB/T12221-1989,ISO5752-82

性能參數

型號

工作壓力(MPa)

適用溫度(℃)

適用介質

閥體材料

H76H-10C~40

1.0~4.0

-29~425

水、蒸汽、油品

碳鋼

H76W-10P~25

1.0~2.5

≤150

硝酸類

不銹鋼

H76Y-40P

4.0

≤150

硝酸類

不銹鋼

對夾式蝶型止回閥主要零部件材料:

零件名稱

閥體

閥瓣

閥桿

彈簧

閥座

材料

鑄鐵、鑄鋼

碳鋼

不銹鋼

不銹鋼

丁腈橡膠

對夾式蝶型止回閥主要零部件材料:

零件名稱

閥體

閥瓣

閥桿

彈簧

閥座

材料

鑄鐵、鑄鋼

碳鋼

不銹鋼

不銹鋼

丁腈橡膠

對夾式蝶型止回閥主要技術參數:

型號

公稱壓力 PN(MPa)

強度試驗壓力(MPa)

密封試驗壓力(MPa)

適用溫度

適用介質

H76X-10

1.0

1.5

1.1

≤80℃

清水

污水

H76X-16

1.6

2.4

1.76

對夾式蝶型止回閥主要外形尺寸:

公稱通徑 DN(mm)

L(mm)

H(mm)

D(mm)

1.0MPa

1.6MPa

50

43

60

105

105

65

46

73

124

124

80

64

89

142

142

100

64

110

162

162

125

70

141

192

192

150

76

168

218

218

200

89

219

272

273

250

114

273

328

328

300

114

324

378

384

350

127

356

438

444

400

140

418

489

495

450

152

457

540

555

500

152

526

594

616

600

178

626

695

734

700

229

672

810

804

800

241

778

916

910

900

241

878

1016

1010

1000

300

914

1124

1128
