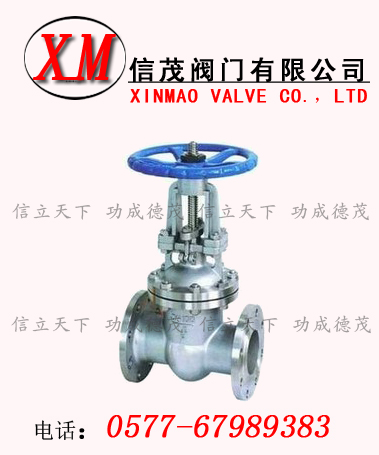

Z41H法蘭閘閥概述：
法蘭閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。
用途：
Z41H法蘭閘閥適用于公稱壓力4.0兆帕～10.0兆帕兆帕的換算方式（1兆帕=10公斤），工作溫度負二十九到六百攝氏度的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質，不能作調節和節流。適用介質為︰水、油品、蒸氣、酸性介質等。
特點：
重量輕：本體采用高級球黑鑄鐵制成，重量較傳統閘閥重量減輕約20%~30%，安裝維修方便。
平底式閘座：傳統的閘閥往往在通水洗管后即因外物諸如石頭，木塊、水泥、鐵屑、雜物等淤積于閥底凹槽內，容易造成無法關閉緊密而形成漏水現象，彈性座封閘閥底部采用與水管相同的平底設計，不易造成雜物淤積，使流體暢通無阻。
整體包膠：閘板采用高品質的橡膠進行整體內、外包膠，歐洲一流的橡膠硫化技術使得硫化后的閘板能夠保證精確的幾何尺寸，且橡膠與球墨鑄閘板接著牢靠，不易脫落及彈性記憶佳。
精鑄閥體：閥體采用精密鑄造，精確的幾何尺寸使得閥體內部無需任何精加工即可保證閥門的密封性。
結構與特點:
1、選材考究，符合國內外相關標準，材料的全面質量高。
2、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手輪，啟閉輕松自如。廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。
標準與規范：
設計制造：按GB/T12234-89的規定
結構長度：按GB/T12221-89的規定
法蘭面尺寸：按JB79GB/T9112-9131的規定
檢查與試驗：安JB/T9092-99GB/T13927-92的規定
傳動方式：手動、電動、齒輪
性能與規范：
|
型號
Type
|
公稱壓力
Nominal
Pressure
|
試驗壓力
Test Pressure
|
工作溫度（℃）Working
Temperature
|
適用介質Suitable
Medium
|
|
強度（水）
(Mpa)
|
密封（水）
空氣（Mpa）
|
低壓密封
空氣（Mpa)
|
|
Z41H-16C
|
1.6
|
2.4
|
1.8
|
0.6
|
≤425
|
水、蒸汽、
油品等
|
|
Z41H-25C
|
2.5
|
3.8
|
2.8
|
0.6
|
≤425
|
|
Z41H-40C
|
4.0
|
6.0
|
4.4
|
0.6
|
≤425
|
|
Z41H-64C
|
6.4
|
9.6
|
7.0
|
0.6
|
≤425
|
主要零件材料：
|
零件名稱
|
閥體材料Body Material Code
|
Part Name
|
|
閥體/閥蓋
|
WCB
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti/CF8
|
ZG1Cr18Ni12Mo2Ti/CF8M
|
Body/Bonnet
|
|
閘板
|
WCB
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti/CF8
|
ZG1Cr18Ni12Mo2Ti/CF8M
|
Wedge
|
|
閥桿
|
Cr13
|
25Cr2MoV
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
Stem
|
|
填料
|
柔性石墨/Flexible Graphite
|
聚四氟乙烯/PTFE
|
Packing
|
|
墊片
|
18-8柔性石墨/18-8Flexible Graphite
|
Gasket
|
|
螺栓
|
35/35CrMo
|
25CrMoV
|
1Cr18Ni9
|
1Cr18Ni9
|
Bolt
|
|
適用溫度
|
-29-425℃
|
-29-450℃
|
-40-200℃
|
-40-200℃
|
Suitable Temp.
|
|
適用介質
|
水、油品、蒸汽
Water,Oil,Steam
|
蒸汽、油品
Steam,Oil
|
硝酸類
Nitrc Acid
|
醋酸類
Acetic Acid
|
Suitable Medium
|
|
