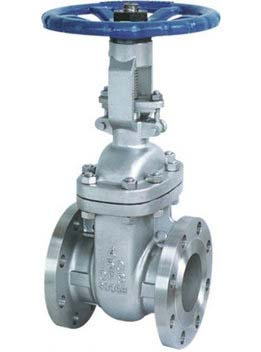

重型不銹鋼高壓閘閥概述:
重型不銹鋼高壓閘閥是區別于市場上一些(閥門材料達不到標準、閥門壁厚過薄)輕型不銹鋼閘閥的俗稱,重型不銹鋼高壓閘閥的選材考究,材料完全符合國內外相關材質標準的要求。
應用范圍:
高壓法蘭連接的重型不銹鋼高壓閘閥適用于公稱壓力PN40~PN160,工作溫度≤-29℃~550℃的石油、化工、水力、火力電站各種系統的管路上,切斷或接通管路介質。不銹鋼重型閘閥適用介質為:水、油品、蒸氣、酸、堿、氨、尿素、含硫天然氣等。
結構特點:
1、不銹鋼閘閥選材考究,符合國內外不銹鋼閥門相關標準,材料的全面質量高。
2、產品制造符合國內外先進標準的要求,閘閥密封可靠、性能優良、造型美觀。
3、密封副配對先進合理,閘板和閥座的密封面采用不同硬度的司太立(Stellite)鈷基硬質合金堆焊而成,密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閘閥閥桿經調質及表面氮化處理,有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、閘閥采用楔式彈性閘板結構,中大口徑設置推力軸承,磨擦力小,并配有撞擊手輪,啟閉輕松自如。
6、可采用各種配管法蘭標準及法蘭密封面形式,滿足各種工程需要及用戶要求。
標準規范:
設計制造標準:GB/T 12234-2007
結構長度標準:GB/T 12221-2005
連接法蘭標準:GB/T 9113
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:GB/T 13927-2008
零件材料與工況:
零件名稱 |
ZG1Cr18Ni9Ti
304 CF8 |
ZG00Cr18Ni10
304L CF3 |
ZG1Cr18Ni12Mo2Ti
316 CF8M |
ZG00Cr17Ni14Mo2
316L CF3M |
閥體/閥蓋 |
0Cr18Ni9 |
00Cr18Ni10 |
0Cr18Ni9Mo2 |
00Cr18Ni10Mo2 |
閘板 |
0Cr18Ni9 |
00Cr18Ni10 |
0Cr18Ni9Mo2 |
00Cr18Ni10Mo2 |
閥桿 |
0Cr18Ni9 |
00Cr18Ni10 |
0Cr18Ni9Mo2 |
00Cr18Ni10Mo2 |
閥桿螺母 |
鋁青銅 |
填料 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
墊片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
壓蓋 |
0Cr18Ni9 |
00Cr18Ni10 |
0Cr18Ni9Mo2 |
00Cr18Ni10Mo2 |
螺栓 |
不銹鋼 |
螺母 |
不銹鋼 |
手輪 |
球墨鑄鐵、鑄鋼 |
主要尺寸及重量:
型號 |
公稱通徑 |
尺寸 |
L |
D |
D1 |
D2 |
D6 |
b-f |
z-Φd |
H |
Z41W-4.0MPa |
15 |
130 |
95 |
65 |
45 |
40 |
16-2 |
4-14 |
170 |
20 |
150 |
105 |
75 |
55 |
51 |
16-2 |
4-14 |
200 |
25 |
160 |
115 |
85 |
65 |
58 |
16-2 |
4-14 |
215 |
32 |
180 |
135 |
100 |
78 |
66 |
18-2 |
4-18 |
260 |
40 |
200 |
145 |
110 |
85 |
76 |
18-3 |
4-18 |
290 |
50 |
250 |
160 |
125 |
100 |
88 |
20-3 |
4-18 |
345 |
65 |
280 |
180 |
145 |
120 |
110 |
22-3 |
8-18 |
360 |
80 |
310 |
195 |
160 |
135 |
121 |
22-3 |
8-18 |
385 |
100 |
350 |
230 |
190 |
160 |
150 |
24-3 |
8-23 |
430 |
125 |
400 |
270 |
220 |
188 |
176 |
28-3 |
8-25 |
530 |
150 |
450 |
300 |
250 |
218 |
204 |
30-3 |
8-25 |
620 |
200 |
550 |
375 |
320 |
282 |
260 |
38-3 |
12-30 |
780 |
250 |
650 |
445 |
385 |
345 |
313 |
42-3 |
12-34 |
900 |
Z41W-6.4MPa |
15 |
170 |
105 |
75 |
55 |
41 |
18-2 |
4-14 |
175 |
20 |
190 |
125 |
90 |
68 |
51 |
20-2 |
4-18 |
200 |
25 |
210 |
135 |
100 |
78 |
58 |
22-2 |
4-18 |
215 |
32 |
230 |
150 |
110 |
82 |
66 |
24-2 |
4-23 |
270 |
40 |
240 |
165 |
125 |
95 |
76 |
24-3 |
4-23 |
300 |
50 |
250 |
175 |
135 |
105 |
88 |
26-3 |
4-23 |
370 |
65 |
280 |
200 |
160 |
130 |
110 |
28-3 |
8-23 |
385 |
80 |
310 |
210 |
170 |
140 |
121 |
30-3 |
8-23 |
400 |
100 |
350 |
250 |
200 |
168 |
150 |
32-3 |
8-25 |
460 |
125 |
400 |
295 |
240 |
202 |
176 |
36-3 |
8-30 |
570 |
150 |
450 |
340 |
280 |
240 |
204 |
38-3 |
8-34 |
660 |
200 |
550 |
405 |
345 |
300 |
260 |
44-3 |
12-34 |
820 |
250 |
650 |
470 |
400 |
352 |
313 |
48-3 |
12-41 |
1000 |
|
