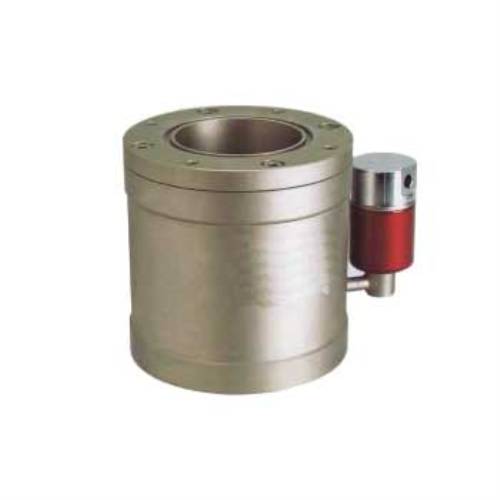

DYC-Q型低真空電磁壓差充氣閥簡介:
DYC-Q型系列低真空電磁壓差充氣閥是安裝在機械真空泵進氣口上一種新型真空閥。其工作原理是機械泵的電源和電磁閥線圈的電源接在同一電路上,當機械真空泵因工作需要突然停電、停止運轉時,該閥利用大氣壓力使閥芯自動關閉,截止和真空系統相連的通道,同時向泵內放大氣,防止機械泵油返回真空系統,起到了保護真空系統作用,有利于機械泵再啟動。
適用的工作介質為空氣及非腐蝕性氣體。
低真空電磁壓差充氣閥產品特點:
標準化、模塊化設計,易于更換及維修;
便于清潔的設計;
電磁閥采用節能設計,體積小
低真空電磁壓差充氣閥主要性能指標:
適用范圍(Pa) 105~1.3x105Pa
閥門漏率(Pa.L/S) ≤1.3x10-5Pa
開閉時間(S) DN≤63 20;80≤DN≤200 30; DN≥250 48
介質溫度(℃) -25~+80(密封材料為丁腈橡膠)
-30~+150(密封材料為氟橡膠)
法蘭標準 JB6070
信號反饋 標準出廠:帶無源觸點型
安裝位置:閥板密封面上端口接泵入氣口
電源:交流220V 50Hz,6W或直流24V,3W(特殊規格可定做)
壓縮空氣(只適用于氣動):0.4~0.7MPa
閥門開啟或關閉時間:≤1s
閥門位置指示:帶有啟閉位置指示開關(磁性開關)
法蘭標準GB4982 GB4982
標準出廠 斷電時閥門處于開啟狀態
規格型號
|
通徑(DN)
|
W
|
D
|
B
|
H
|
L
|
法蘭標準
|
DYC-Q16/KF
|
16
|
60
|
30
|
17.2
|
115
|
63
|
GB4982
|
DYC-Q25/KF
|
25
|
70
|
40
|
26.2
|
130
|
67
|
DYC-Q40/KF
|
40
|
100
|
55
|
41.2
|
160
|
81
|
DYC-Q50/KF
|
50
|
110
|
75
|
52.2
|
195
|
85
|
真空閥門定貨須知:
一、①需采購的信茂低高真空電磁閥產品名稱與型號②低高真空電磁閥口徑③低高真空電磁閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定信茂公司的低高真空電磁閥型號,請按低高真空電磁閥型號直接向我司銷售部訂購(0577-67989383)
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的信茂閥門專家為您審核把關。
四、我們追求的不是一次的利益關系,而是與您的長期合作。我們提供的不是低廉的劣質品,而是貨真價實的真品。我們所有的信茂人兢兢業業只為了打造溫州的品牌閥門,為您提供滿意的產品。我們愿與您攜手共進,共創輝煌。
|
