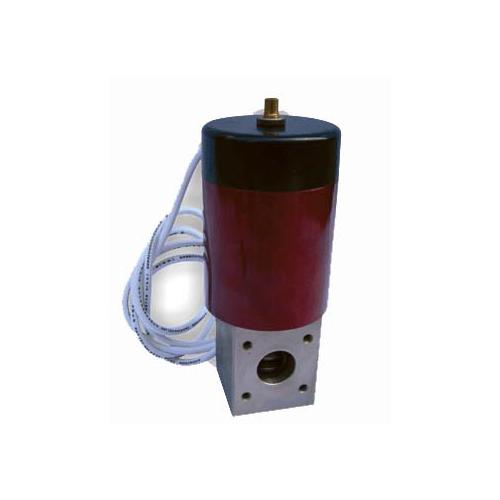

GQC型電磁高真空充氣閥簡介：
GQC-1．5 GQC-5型電磁高真空充氣閥是以電磁力為動力，當接通電源時，閥門被關閉，使真空系統與大氣隔離；切斷電源時，閥門處于開啟狀態，隨之大氣由外界引入真空系統。GQC-4A型電磁高真空充氣閥具有通電開啟和通電關閉兩種功能，閥內帶有空氣過濾器，可用作向真空系統充氣。
閥門適用的介質為空氣及非腐蝕性氣體。
GQC型電磁高真空充氣閥產品特點：
標準化、模塊化設計，易于更換及維修；
便于清潔的設計；
電磁閥采用節能設計，體積小
GQC型電磁高真空充氣閥主要性能指標：
適用范圍(Pa) 105～1.3x105Pa
閥門漏率(Pa.L/S) ≤1.3x10-5Pa
開閉時間(S) DN≤63 20；80≤DN≤200 30； DN≥250 48
介質溫度（℃） -25～+80(密封材料為丁腈橡膠)
-30～+150(密封材料為氟橡膠)
法蘭標準 JB6070
信號反饋 標準出廠：帶無源觸點型
安裝位置：閥板密封面上端口接泵入氣口
電源：交流220V 50Hz，6W或直流24V，3W（特殊規格可定做）
壓縮空氣（只適用于氣動）：0.4～0.7MPa
閥門開啟或關閉時間：≤1s
閥門位置指示：帶有啟閉位置指示開關（磁性開關）
性能參數 GQC-1.5 GQC-5 GQC-5/KF GQC-4A
法蘭標準 焊接式連接；GB4982 GB4982
標準出廠 斷電時閥門處于開啟狀態
GQC型電磁高真空充氣閥外形尺寸：
|
規格型號
|
DN
|
W
|
D
|
H
|
h
|
電氣參數
|
|
電源
|
功率
|
|
GQC-1.5
|
1.5
|
52
|
7
|
112
|
66
|
DC36V
|
3.3W
|
|
GQC-5
|
5
|
60
|
10
|
136
|
90
|
DC36V
|
6.5W
|
|
GQC-5/KF
|
5
|
60
|
30
|
119
|
90
|
DC36V
|
6.5W
|
|
GQC-4A
|
4
|
尺寸如圖所示
|
DC36V
|
|
|
AC220V
|
3.6W
|
真空閥門定貨須知：
一、①需采購的信茂低高真空電磁閥產品名稱與型號②低高真空電磁閥口徑③低高真空電磁閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定信茂公司的低高真空電磁閥型號，請按低高真空電磁閥型號直接向我司銷售部訂購(0577-67989383)
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的信茂閥門專家為您審核把關。
