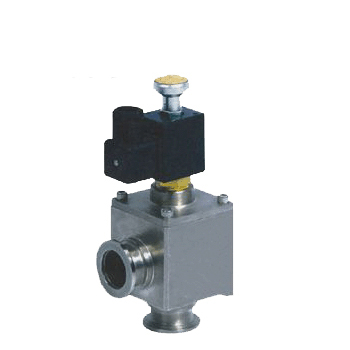

GYC-JQ高真空電磁壓差式充氣閥簡介：
該系列高真空電磁壓差式充氣閥，是安裝在機械真空泵上的專用閥門。安裝于機械真空泵的進氣口，并與泵同步開啟和關閉。當泵停止工作或電源突然中斷時，閥門能依靠大氣與真空的壓差力使閥板自動關閉，將真空系統封閉，保持其真空度，并將大氣通過閥的節流孔充入泵腔內，從而避免泵油逆流污染真空系統。
適用的工作介質為空氣及非腐蝕性氣體。
高真空電磁壓差式充氣閥主要性能指標：
適用范圍(Pa) 105～1.3x105Pa
閥門漏率(Pa.L/S) ≤1.3x10-5Pa
開閉時間(S) DN≤63 20；80≤DN≤200 30； DN≥250 48
介質溫度（℃） -25～+80(密封材料為丁腈橡膠)
-30～+150(密封材料為氟橡膠)
信號反饋 標準出廠：帶無源觸點型
安裝位置：閥板密封面上端口接泵入氣口
電源：交流220V 50Hz，6W或直流24V，3W（特殊規格可定做）
壓縮空氣（只適用于氣動）：0.4～0.7MPa
閥門開啟或關閉時間：≤1s
閥門位置指示：帶有啟閉位置指示開關（磁性開關
開閉時間(S) ≤3
安裝方式 垂直或水平
法蘭標準(V/Hz) GB4982；JB919
高真空電磁壓差式充氣閥外形尺寸；
|
規格型號
|
DN
|
D
|
B
|
H
|
A
|
bxb
|
|
GYC-JQ16/KF
|
16
|
30
|
17.2
|
153
|
40
|
37x37
|
|
GYC-JQ25/KF
|
25
|
40
|
26.2
|
155
|
50
|
62x62
|
|
GYC-JQ40/KF
|
40
|
55
|
41.2
|
178
|
65
|
80x80
|
|
