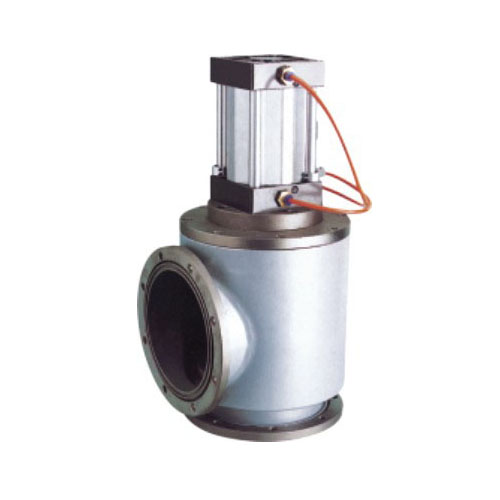

KF型真空氣動擋板充氣閥簡介
本系列閥門為氣動驅動方式，在結構設計上合理，外形上美觀，并具有動作平穩、體積小、使用可靠、密封性能好和壽命長等優點。閥門主要安裝在機械泵進氣口，電源與機械泵電機接在同一電路上，泵的開啟與停止和閥門的開關同步。當機械泵斷電，閥能自動將真空抽氣系統封閉，并將大氣充入泵腔內，避免泵油逆流，污染真空系統，是真空設備自動化首選閥門之一。閥門是以壓縮空氣作為執行力，帶動閥板做開啟運動，在斷電時，閥板靠彈簧力自動關閉。閥門的介質為空氣及非腐蝕氣體。
KF型真空氣動擋板充氣閥特點
標準模塊化設計，易于更換及維修；
便于清潔的設計；
充氣口采用錐柱密封結構，在閥門關斷時，只有極少量的氣體充入真空室；
高真空氣動擋板充氣閥，DN=16mm、供電電壓為交流220V 50Hz、KF法蘭、鋁閥體、304閥體
注：KF法蘭尺寸按國家標準GB/T 4982-2003（IDT ISO 2861-1:1974(E)）執行；
KF型真空氣動擋板充氣閥性能指標：
適用范圍：1×10-3Pa～1.2×105Pa
打開時閥板上的壓差：≤1.2×105a任意方向
閥體和閥座漏率： <1.3×10-5Pa·L·s-1
建議首次維修前循環次數：200，000次
周圍空氣溫度：-25℃~50℃
安裝位置：閥板密封面上端口接泵入氣口
電源：交流220V 50Hz，6W或直流24V，3W（特殊規格可定做）
壓縮空氣（只適用于氣動）：0.4～0.7MPa
閥門開啟或關閉時間：≤1s
閥門位置指示：帶有啟閉位置指示開關（磁性開關）
|
規格型號
|
DN
|
外形尺寸
|
|
接口法蘭
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
|
DDC-D16
|
16
|
KF16
|
130
|
16
|
35
|
40
|
51
|
91
|
107.5
|
---
|
|
DDC-D25
|
25
|
KF 25
|
140
|
25
|
45
|
52
|
69
|
100
|
130
|
---
|
|
DDC-D40
|
40
|
KF 40
|
158
|
40
|
55
|
64
|
86
|
119
|
157
|
---
|
|
DDC-D50
|
50
|
KF 50
|
193
|
48
|
65
|
80
|
92
|
129
|
196
|
---
|
