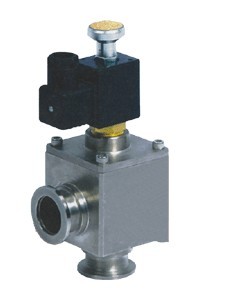

GDF型方體高真空擋板閥產品簡介：
此系列閥門分為手動、氣動、電磁三種驅動方式，它具有動作平穩、體積小、使用可靠、密封性能好和壽命長等優點，是真空設備首選閥門之一。 GDF型方體高真空擋產品特點：
標準模塊化設計，易于更換及維修；
便于清潔的設計；
電磁閥采用節能設計，體積小。
GDF型方體高真空擋主要性能指標：
適用范圍：1×10-6Pa～1.2×105Pa（波紋管密封）
1×10-5Pa～1.2×105Pa（氟膠圈密封）
打開時閥板上的壓差：≤1.2×105 Pa任意方向
閥體和閥座漏率：≤1.3×10-7Pa·L·s-1
建議首次維修前循環次數：200，000次
閥體烘烤溫度：≤150℃
安裝位置：任意
電源：交流220V 50Hz，6W或直流24V，3W（特殊規格可定做）
壓縮空氣（只適用于氣動）：0.4～0.7MPa
閥門開啟和關閉時間：≤1s
閥門位置指示：帶有啟閉位置指示開關（磁性開關）
GDF型方體高真空擋外形尺寸：
|
規格型號
|
DN
|
外形尺寸
|
|
A
|
B
|
C
|
D
|
D1
|
E
|
E1
|
F
|
G
|
|
GDF- 6
|
6
|
90
|
6
|
35
|
-
|
38
|
-
|
52
|
32
|
-
|
|
GDF- 8
|
8
|
90
|
8
|
35
|
-
|
38
|
-
|
52
|
32
|
-
|
|
GDF-10
|
10
|
90
|
10
|
35
|
-
|
38
|
-
|
52
|
32
|
-
|
|
GDF-16
|
16
|
102
|
16
|
35
|
40
|
51
|
55.5
|
60.5
|
40
|
-
|
|
GDF-25
|
25
|
126
|
25
|
45
|
52
|
69
|
71.5
|
79.5
|
50
|
-
|
|
GDF-40
|
40
|
153
|
40
|
55
|
64
|
86
|
87.5
|
98
|
63
|
-
|
|
GDF-50
|
50
|
177
|
48
|
65
|
80
|
92
|
106
|
111
|
63
|
-
|
若產品為波紋管密封應在規格型號后端加上B來表示
