電動調節通風蝶閥結構特點和應用范圍
ZAJW、ZKJW電動調節通風蝶閥由DKJ角行程電動執行機構和蝶閥組成,它與電動單元組合儀表配合使用。具有結構簡單、口徑大、重量輕、操作方便等優點。廣泛應用于冶金、電站石油、化工等部門。適用介質,煤氣、含塵氣體、煙道氣。
ZDLW-6B、ZDRW-6K型電子式電動調節蝶閥,是3610R(L)全電子式電動執行機構和蝶閥調節機構組成,執行機構內有伺服系弘,無須另配伺服放大器。具有結構簡單,流通能力大,調節精度高等特點。執行機構可根據用戶要求配置UNIC、PSQ、HQ、CH等型號電子式電執行機構廣泛應用于化工、石油、冶金、電站等工業生產過程中。適用介質,煤氣、含塵氣體、煙道氣等。
|
ZAJW電動調節通風蝶閥
(配DKJ執行器)老式的電動執行機構
|
ZDRW 外形圖
|
型號、規格
類別
|
直行程
|
角行程
|
常溫型
|
中溫型
|
常溫型
|
中溫型
|
型號
|
ZDLW-6B(K)
|
ZDLW-6B(K)G
|
ZDRW-6B(K)
|
ZDRW-6B(K)G
|
規格
|
DN600~1000
|
DN50~1000
|
ZAJW、ZKJW電動調節通風蝶閥
公稱通徑mm
|
50
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
額定流量
系數kv
|
85
|
225
|
340
|
500
|
770
|
1360
|
2130
|
3060
|
4160
|
5450
|
公稱通徑mm
|
450 |
500
|
600
|
700
|
800
|
1000
|
1200
|
1400
|
1600
|
1800
|
額定流量
系數kv
|
6900 |
8500
|
12200
|
16600
|
21700
|
34000
|
49000
|
66600
|
87000
|
110000
|
可配電動
執行機構
|
3610、DKJ、CH、UNIC、PSQ、HQ、DHL等系列電子式電動執行機構
|
公稱壓力
|
0.1、0.6、1.0 (MPa)
|
介質溫度℃
|
常溫-20℃~+200(鑄鐵),-40~+450(鑄鋼),中溫-40~+450(鑄不銹鋼)
|
轉角范圍
|
平行閘板0~700,傾斜閥板0~600
|
流量特性
|
近似百分比
|
接管法蘭
|
按JB78-59中對夾式法蘭連接
|
動作時間
|
25、30、60秒
|
閥體材質
|
Ht200,35,ZG230-450,1Cr18Ni9,ZG1Cr18Ni9Ti,ZG1Cr18Ni12Mo2Ti
|
ZDLW 外形圖
|

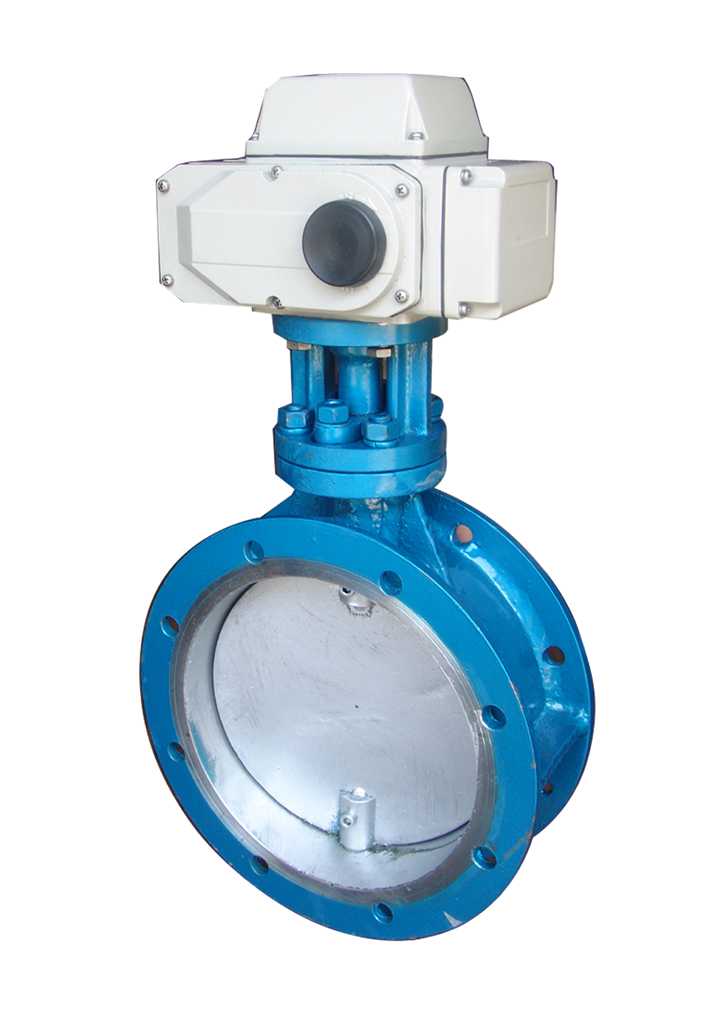

D941W電動通風蝶閥(配CH執行器)
|
|
|
電動調節通風蝶閥技術參數和性能指標
電動調節蝶閥調節機構主要技術參數
公稱通徑 mm
|
50
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
公稱壓力 MPa
|
0.6
|
介質溫度 ℃
|
常溫:-20~200(鑄鐵);-40~250(鑄鋼); 中溫-40~450(鑄不銹鋼)
|
額定轉角 °
|
0~70
|
流量特性
|
-20~150
|
環境溫度 ℃
|
近似等百分比
|
接管法蘭
|
按JB78-59 對夾式法蘭連接
|
閥體材質
|
HT200 ; 35 ; ZG230-450;1Cr18Ni9;ZG1Cr18Ni9Ti
|
閥板材質
|
HT200 ; 35 ; ZG230-450;1Cr18Ni9;ZG1Cr18Ni9Ti
|
|
3610L直行程電子式電動執行機構主要技術參數
型 號
|
輸出力矩 N.m
|
速度 mm/s
|
最大行程 mm
|
技術參數
|
361LSC-99
|
10000
|
2.0
|
100
|
電 源:220±10%Va.c.50Hz控制信號:1-5V d.c.
4-20mA d.c.(信號線用屏蔽線)
開度信號:4-20mA d.c.
保護等級:相當IP55
防爆標志:ExdⅡBT4
|
|
3610R角行程電子式電動執行機構主要技術參數
型 號
|
輸出力矩 N.m
|
動作時間 S/90°
|
最大轉角
|
技術參數
|
361RSA-02
|
20
|
8.5
|
90°
|
電 源:220±10%Va.c.50Hz
驅動電機:交流可逆電機
輸入信號:1-5V d.c.
4-20mA d.c.(信號線用屏蔽線)
開度信號:4-20mA d.c.
保護等級:相當IP55
防爆標志:ExdⅡBT4
|
361RSA-05
|
50
|
17.0
|
361RSB-10
|
100
|
18.0
|
361RSB-20
|
200
|
36.0
|
361RSC-30
|
300
|
24.0
|
361RSC-50
|
500
|
42.0
|
361RSC-60
|
600
|
48.0
|
361RSD-100
|
1000
|
30.0
|
361RSD-150
|
1500
|
42.0
|
361RXB-10
|
100
|
18.0
|
361RXB-20
|
200
|
36.0
|
|
|
性能指標 |
項 目
|
指 標 值
|
基 本 誤 差%
|
±2.5
|
回 差%
|
2.0
|
死 區%
|
3.0
|
始 終 點 偏 差%
|
±2.5
|
額 定 行 程 偏 差%
|
+2.5
|
允 許 泄 漏 量1/h
|
2×10-2×閥額定容量
|
|
|
允許壓差 MPa |
公稱通徑
mm
|
配用執行機構型號
|
361RSA-05
|
361RSB-10
361RXB-10
|
361RSB-20
361RXB-20
|
361RSC-30
|
361RSC-50
|
361RSC-60
|
361LSC-99
|
361RSD-100
|
361RSD-150
|
0°
|
70°
|
0°
|
70°
|
0°
|
70°
|
0°
|
70°
|
0°
|
70°
|
0°
|
70°
|
0°
|
70°
|
0°
|
70°
|
0°
|
70°
|
50
|
0.6
|
0.6
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
80
|
0.6
|
0.6
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
100
|
0.6
|
0.284
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
125
|
0.6
|
0.144
|
0.6
|
0.292
|
0.6
|
0.587
|
|
|
|
|
|
|
|
|
|
|
|
|
150
|
0.6
|
0.084
|
0.6
|
0.17
|
0.6
|
0.342
|
|
|
|
|
|
|
|
|
|
|
|
|
200
|
0.6
|
0.035
|
0.6
|
0.071
|
0.6
|
0.144
|
|
|
|
|
|
|
|
|
|
|
|
|
250
|
|
|
0.6
|
0.037
|
0.6
|
0.074
|
0.6
|
0.112
|
|
|
|
|
|
|
|
|
|
|
300
|
|
|
0.6
|
0.021
|
0.6
|
0.043
|
0.6
|
0.064
|
|
|
|
|
|
|
|
|
|
|
350
|
|
|
0.6
|
0.013
|
0.6
|
0.027
|
0.6
|
0.041
|
|
|
|
|
|
|
|
|
|
|
400
|
|
|
|
|
|
|
0.6
|
0.027
|
0.6
|
0.045
|
0.6
|
0.055
|
|
|
|
|
|
|
450
|
|
|
|
|
|
|
0.6
|
0.019
|
0.6
|
0.032
|
0.6
|
0.038
|
|
|
|
|
|
|
500
|
|
|
|
|
|
|
0.6
|
0.014
|
0.6
|
0.023
|
0.6
|
0.028
|
|
|
|
|
|
|
600
|
|
|
|
|
|
|
|
|
|
|
|
|
0.6
|
0.013
|
0.6
|
0.027
|
0.6
|
0.041
|
700
|
|
|
|
|
|
|
|
|
|
|
|
|
0.6
|
0.008
|
0.6
|
0.017
|
0.6
|
0.025
|
800
|
|
|
|
|
|
|
|
|
|
|
|
|
0.6
|
0.005
|
0.6
|
0.012
|
0.6
|
0.017
|
900
|
|
|
|
|
|
|
|
|
|
|
|
|
0.6
|
0.004
|
0.6
|
0.008
|
0.6
|
0.012
|
1000
|
|
|
|
|
|
|
|
|
|
|
|
|
0.6
|
0.003
|
0.6
|
0.006
|
0.6
|
0.009
|
動作時間
S/70°
|
13.26
|
14.0
|
28.0
|
18.67
|
32.67
|
37.3
|
50
|
23.3
|
32.7
|
|
電動調節通風蝶閥外形尺寸
|
ZDRW DN50~1000尺寸 mm |
公稱
通徑
DN
|
D
|
D1
|
L1
|
L2
|
D2
|
H
|
n-d
|
L3
|
法蘭端
面距
|
配A型
|
配
B型
|
配
C型
|
配
D型
|
配
A型
|
配
B型
|
配
C型
|
配D型
|
配
A型
|
配
B型
|
配
C型
|
配D型
|
配A型
|
配B型
|
配C型
|
配D型
|
50
|
|
110
|
92
|
355
|
|
|
|
225
|
|
|
|
200
|
|
|
|
4-φ14
|
120
|
|
|
|
60
|
80
|
125
|
150
|
92
|
355
|
|
|
|
4-φ18
|
100
|
145
|
175
|
102
|
385
|
|
|
|
125
|
175
|
200
|
117
|
384
|
429
|
|
|
225
|
225
|
8-φ18
|
155
|
150
|
200
|
225
|
130
|
397
|
442
|
|
|
200
|
255
|
280
|
172
|
437
|
482
|
|
|
70
|
250
|
310
|
335
|
197
|
|
511
|
561
|
|
|
335
|
|
260
|
12-φ18
|
|
165
|
300
|
362
|
395
|
227
|
|
536
|
586
|
|
12-φ23
|
80
|
350
|
412
|
445
|
252
|
|
561
|
611
|
|
400
|
462
|
495
|
296
|
|
|
656
|
|
|
16-φ23
|
|
100
|
450
|
518
|
550
|
321
|
|
|
679
|
|
500
|
568
|
600
|
346
|
|
|
704
|
|
600
|
755
|
705
|
480
|
|
|
|
1075
|
|
470
|
|
|
365
|
20-φ25
|
|
120
|
150
|
700
|
860
|
810
|
530
|
|
|
|
1125
|
20-φ24
|
800
|
975
|
920
|
595
|
|
|
|
1185
|
24-φ30
|
200
|
900
|
1075
|
1020
|
685
|
|
|
|
1280
|
1000
|
1175
|
1175
|
735
|
|
|
|
1320
|
28-φ30
|
注:L3為拆卸護罩所必須的尺寸。 |
ZDLW DN600~1000 外形尺寸 mm
公稱通徑
|
L1
|
L2
|
D
|
D1
|
D2
|
H1
|
H2
|
H3
|
n-d
|
600
|
480
|
585
|
705
|
755
|
310
|
377.5
|
790
|
90
|
20-25
|
700
|
530
|
635
|
810
|
860
|
430
|
790
|
24-25
|
800
|
595
|
695
|
920
|
975
|
487.5
|
790
|
24-30
|
900
|
685
|
790
|
1020
|
1075
|
537.5
|
805
|
24-30
|
1000
|
735
|
830
|
1120
|
1175
|
587.5
|
805
|
28-30
|
|
|
注:此表為各種材料的極限使用溫度,在實際選用中應根據其產品的介質溫度范圍,確定材料的最低、最高使用溫度。其最低使用溫度不得低于介質溫度范圍下限,最高使用溫度不得高于介質溫度范圍的上限。 |
訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容:
一、若訂貨前還未選定型號,請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV,
2.流體性質(包括公稱壓力、溫度、粘度或酸堿性),3.閥作用形式(電-關式或電-開式),4.流量特性,
5.閥前壓力,閥后壓力,6.閥體、閥芯材料,7.是否帶附件,說明附件型號。以便我們的為您正確選型。 |
