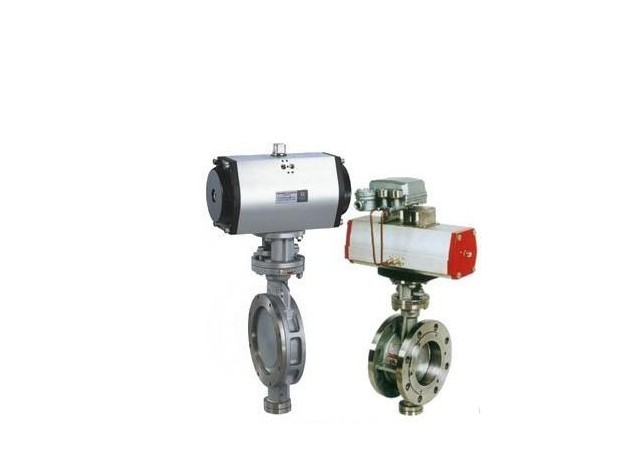

氣動法蘭式三維偏心硬密封蝶閥產品介紹:
多層次三偏心硬密封蝶閥采用三偏心多層次金屬硬密封結構,無機械磨損,可達到零泄漏,有優良的雙向密封功能。
氣動法蘭式三維偏心硬密封蝶閥應用范圍:
法蘭式三維偏心硬密封蝶閥用于石油、化工、冶金、電力、食品、醫藥、給排水、氣體輸送等不同介質的管路上作調節流量、截斷或接通流體的最佳裝置。 選用不同的材質,有手動氣動電動,蝶閥可分別適用于水、污水、海水、空氣、蒸汽、煤氣、可燃氣體、腐蝕性介質、油品及食品等介質,最高工作溫度可達600℃。被廣泛用于治金、電力、石油化工、以及給排水和市政建設等工業管道上,作調節流量和載斷流體使用。
氣動法蘭式三維偏心硬密封蝶閥結構特點:
三偏心結構:閥桿軸線與蝶板密封面間偏置一個尺寸A,并與閥體通道軸線偏置一個尺寸B,閥座回轉軸線與閥體通道軸線形成一個偏心角α,故形成三偏心。蝶閥從0°~90°開啟時,蝶板密封面會在開啟的瞬間立即脫離閥座密封面,在其90°~0°關閉時,只有在關閉的瞬間,其蝶板圓錐形密封面才會接觸并壓緊閥座圓錐形密封。所以閥座與蝶板上的密封面之間無任何摩擦,去除了磨損和泄漏的可能性。
氣動法蘭式三維偏心硬密封蝶閥扭矩密封:
三偏心的結構使蝶閥關閉時,其密封副兩密封面之間的密封比壓由外加于閥桿的驅動力矩產生。不僅消除了常規彈性閥座彈性材料老化、冷流、彈性失效等因素造成的密封比壓降低和消失,而且可以通過外加驅動力矩的改變,實現對其密封比壓的任意調整,從而使三偏心蝶閥的密封性能改善,蝶閥的使用壽命也大大提高。
軟硬層疊式金屬密封結構:
蝶板密封圈采用軟硬層疊式不銹鋼片和柔性石墨板的密封面,使其具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫工況下均具有優良的密封性能。
雙向密封:因密封面錐角小于密封材料的磨擦角,蝶板關到密封位置時立即實現自鎖,并能承受一定的反向壓力沖擊。
防火結構:全金屬結構本身具有火災安全的特性。
閥體密封面:采用堆焊硬質合金或不銹鋼,使得密封面強度高、硬度好、耐磨損,可連續啟閉60000次以上而無損傷。
密封圈:密封圈由壓板夾在蝶板上,易于安裝、調節和更換。
閥桿的上、下部位裝有軸套,防止磨損和粘連,提高了使用壽命。
三維偏心硬密封蝶閥操作靈活、省力、方便、可靠,連接方式有法蘭、對夾、對焊、凸耳對夾。既可截斷介質,也可任意調節介質流量。
氣動法蘭式三維偏心硬密封蝶閥標準規范:
設計制造標準:GB/T 12238-2008
結構長度標準:GB/T 12221-2005
連接法蘭標準:GB/T 9113
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:GB/T 13927-2008
氣動法蘭式三維偏心硬密封蝶閥零件材料與工況:
型號
|
D343H-16
|
D343H-16P
|
D343H-16R
|
工作壓力(MPa)
|
1.6
|
適用溫度(℃)
|
≤425
|
≤200
|
適用介質
|
水、油或非腐蝕性介質
|
硝酸類介質
|
醋酸類介質
|
材料
|
閥體、蝶板
|
WCB
|
CF8/304
|
CF3M/316L
|
閥桿
|
2Cr13
|
304
|
316L
|
閥體密封面
|
堆焊 507
|
-
|
-
|
蝶板密封面
|
304+柔性石墨
|
304+PTFE
|
304+PTFE
|
填料
|
柔性石墨
|
PTFE
|
PTFE
|
蝶閥定貨須知:
一、①需采購的信茂硬密封蝶閥產品名稱與型號②硬密封蝶閥口徑③硬密封蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定信茂公司的硬密封蝶閥型號,請按硬密封蝶閥型號直接向我司銷售部訂購(13968981418)
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的信茂閥門專家為您審核把關。
