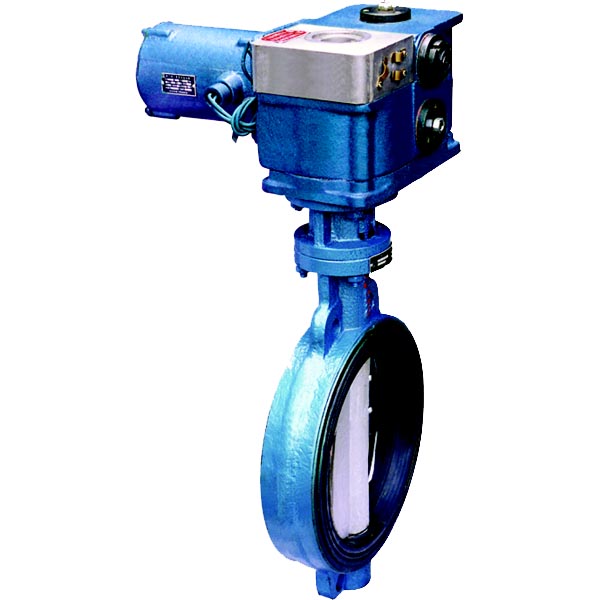

D971X電動對夾軟密封蝶閥產品介紹:
中線對夾式軟密封蝶閥采用中線型設計,其閥門主要結構由閥體、閥瓣、閥座、閥桿及傳動操作機構等部件組成,閥座采用可脫卸構造,并可根據不同介質的物理化學特性,適用相應的耐高溫、耐低溫、耐腐蝕、耐光、耐老化材質。中線對夾式蝶閥可廣泛應用于給排水、污水、建筑、空調、石油、化工、食品、醫業、輕紡、造紙、水電、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
D971X電動對夾軟密封蝶閥應用范圍:
對夾中線軟密封蝶閥廣泛應用于給排水、污水、建筑、空調、石油、化工、食品、醫業、輕紡、造紙、水電、船舶、冶金、能源系統等
D971X電動對夾軟密封蝶閥結構特點:
中線對夾式軟密封蝶閥采用中線型設計,具有結構簡單、密封可靠、雙向密封等特點,閥座采用可脫卸構造,并可根據不同介質的物理化學特性,適用相應的耐高溫、耐低溫、耐腐蝕、耐光、耐老化材質。
D971X電動對夾軟密封蝶閥標準規范:
設計制造標準:GB/T 12238-2008
結構長度標準:GB/T 12221-2005
連接法蘭標準:GB/T 9113
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:GB/T 13927-2008
D971X電動對夾軟密封蝶閥主要尺寸及重量:
DN |
主要連接尺寸 |
外形尺寸 |
1.0MPa |
1.6MPa |
2.5MPa |
L |
H |
H0 |
A |
B |
D0 |
n-d |
D0 |
n-d |
D0 |
n-d |
50 |
43 |
63 |
235 |
270 |
110 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
65 |
46 |
70 |
250 |
270 |
110 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
80 |
46 |
83 |
275 |
270 |
110 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
100 |
52 |
105 |
316 |
270 |
110 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
125 |
56 |
115 |
340 |
310 |
110 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
150 |
56 |
137 |
376 |
310 |
110 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
200 |
60 |
164 |
430 |
353 |
150 |
280 |
8-18 |
295 |
8-22 |
295 |
12-22 |
250 |
68 |
206 |
499 |
353 |
150 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
300 |
78 |
230 |
570 |
380 |
150 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
蝶閥定貨須知:
一、①需采購的信茂電動蝶閥產品名稱與型號②電動蝶閥口徑③電動蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定信茂公司的電動蝶閥型號,請按電動蝶閥型號直接向我司銷售部訂購(13968981418)
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的信茂閥門專家為您審核把關。
