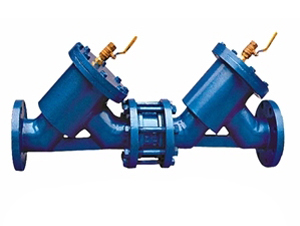

HS41X型防污隔斷閥產品介紹
HS41X倒流防止器(防污隔斷閥)是根據目前供水管網,因回流造成嚴重污染情況;我單位引進國外先進技術自行研制開發的、安全可靠、防止飲用水回流污染的新疑水力控制閥門,以確保生活飲用的衛生和安全,以填補國內閥門領域的空白。
HS41X防污隔斷閥產品的結構
本閥是在兩個止回閥之間加一個排水器組成。排水器上腔用高壓軟管與第一級止回閥進口端連接。 第一、二級止回閥主要有閥體、閥蓋、閥瓣、密封墊、彈簧等組成。排水器主要由閥體、閥蓋、隔膜、閥瓣、密封板、閥芯、閥座、彈簧等組成。普通型為兩個止回閥串聯而成,無安全排水。
防污隔斷閥工作原理
普通型:為二個止回閥串聯而成,當其中有一只密封破壞時,另二只還起密封作用,防止回流。但三只止回密封同時破壞后,就失去了止回作用。其安全可靠性相對差些,工作原理較簡單。 安全型:防污隔斷閥在普通型基礎上中間加排水器,這樣即使二只止回閥密封同時破壞,其他也能起到防止回流污染的作
1。正常供水
a。清潔市政生活水從第一級止回閥經過排水器到第二級止回閥出口向用戶供水,第一級止回閥進口高壓水通過高壓軟管進入排水器隔膜上腔,而閣膜下腔與第一級止回閥出口(第二級止回閥進口)相通,由于其存在一定的壓差,推動閥瓣下移,排水器關閉,防止隔斷閥正常供水:
b。當閥后管路無用戶,水靜止。如進口壓力保持不變,其前后存在壓差,排水器仍呈關閉狀態。
c。如進口壓力下降,共前后壓差下降到一定值時,彈簧推動閥瓣向上,排水器又開啟泄壓,泄壓到與進口壓力恢復一定壓差時,排水器又關閉。
2。密封失靈
防污隔斷閥之后管網壓力升高,超過閥前進口壓力時,如第二止回閥密封完好無滲漏,高壓水不會倒流,排水器隔膜上下保持原來壓差,排水器關閉,不泄壓。當?shù)诙壷够亻y密封破壞產生滲漏,地二級止回閥之前壓力升高,造成排水器個膜上下壓力并減小,排水器打開,排水泄壓;此時,如第一級止回閥同時密封被破壞,有于第二級止回閥倒流回的高壓水已泄壓減壓,故不會倒流地一級止回閥。
3。供水壓力
供水壓力不斷下降,則排水器隔膜上部壓力下降,安全排水器控制彈簧推動閥芯打開排水器排水。當進口壓力下降至零或負壓時,排水器完全打開,水排出,空氣從排水器進真空腔,從而防止產生虹吸倒流現象。
HS41X型防污隔斷閥主要性能參數
公稱壓力 Mpa
|
密封試驗(水) Mpa
|
強度試驗(水) Mpa
|
使用介質
|
溫度
|
1。0
|
1。1
|
1。5
|
潔凈水
|
≤80℃
|
1。6
|
1。76
|
2。4
|
HS41X型防污隔斷閥調試步驟
在正式安裝倒流防止器之前,應徹底沖洗所有管道以排除其它不相關的麻煩,安裝完畢后,初步啟動使用時,為了防止劇烈動作時操作O形圈移位和內部組件的損傷,有必要遵循以下步驟:關閉出口閘閥,慢慢打開進水閘閥,讓水緩慢充滿倒流防止器,打開各個測試球閥除閥腔內的空氣,待閥腔充滿水后,慢慢打開出水閘閥,讓水充滿整個管路。
HS41X型防污隔斷閥現實的意義
人類生活飲用水發生回流污染,就不能安全供水,目前我國的供水網絡防止回流污染的能力是很低的,所以,我們建議在生活飲用水網絡上廣泛采用安裝倒流防止器,直接串聯調速水泵的供水方式,取消貯水池和水箱,消除水的第二次污染源,以保障人們的飲用水的安全,因此,社會效益是可觀的。
同時,采用安裝倒流防止器直接串聯調速泵供水方式,節約了水箱水池的投資,減少了建筑面積;而且充分利用自來水廠的供水壓力,減少了水泵揚程式節約了加壓供水的電耗,據粗略估算,一個100多戶的生活小區樓每年可節約的電費幾千元,所以經濟效益也是可觀的。
水力控制閥定貨須知:
一、①需采購的信茂防污隔斷閥產品名稱與型號②防污隔斷閥口徑③防污隔斷閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定信茂公司的防污隔斷閥型號,請按防污隔斷閥型號直接向我司銷售部訂購(0577-67989383)
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的信茂閥門專家為您審核把關。
