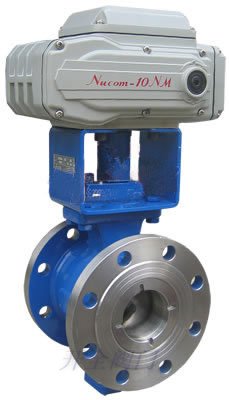

電動V型切斷球閥產品特性:
球芯是一種V型切口球面板,球芯上、下端設有轉動軸,具有堅固結構,抗磨損的閥內材料,直流式通道,閥座帶有增能環可調節密封力。關閉時V形切口與閥座產生楔形剪切力,廣泛應用于漿料、泥漿顆粒狀及纖維環境中,與閥門定位器配套實現比例調節,配帶閥門的控制箱即快速切斷。
電動V型切斷球閥型號參數:
執行器大類 |
執行機構形式 |
密封形式 |
閥型 |
公稱壓力(MPa) |
閥體材料 |
執行器 |
橫推活塞式 |
剪切 |
V型球閥 |
1.60
6.4 |
按表內閥體
材料代號 |
公稱通徑DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
額定流量系數(CV) |
27 |
47 |
70 |
110 |
170 |
280 |
410 |
750 |
980 |
1720 |
2900 |
3800 |
7000 |
9800 |
12000 |
15000 |
23000 |
配用氣接管 |
φ6×1(G1/8) |
φ8×1.5(G1/4) |
φ10×2(G3/4) |
主
要
零
件 |
閥體、蓋、
球體 |
WCB |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
CF3M |
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12MoTi |
316 |
316L |
填料 |
浸PTEF編織、膨脹石墨環、聚四氟乙烯片 |
墊片 |
聚四氟乙烯包復墊片、柔性石墨包復墊片、金屬包復墊片 |
最大轉角(α°) |
90°
|
工作氣源壓力(MPa) |
0.4~0.7
|
公稱壓力(MPa) |
1.6、2.5、4.0、6.4
|
工作溫度范圍(℃) |
-40~180、-40~250
|
基本誤差 |
≤±1.5% |
回差 |
≤1.5% |
死區 |
≤0.6% |
|
-5~55低于5°需要特殊除水處理 |
耗氣量 |
900L/h(標準狀態) |
泄漏量 |
≤10-6×額定流量系數 |
注 |
DN25~DN250對夾式、DN300~DN600法蘭式 |
電動V型切斷球閥安裝尺寸表
DN\代號 |
B |
A |
F |
G |
H |
I |
25 |
68 |
62 |
375 |
260 |
375 |
205 |
32 |
78 |
62 |
375 |
260 |
390 |
205 |
40 |
85 |
62 |
375 |
260 |
400 |
205 |
50 |
100 |
75 |
375 |
260 |
420 |
205 |
60 |
120 |
90 |
375 |
260 |
450 |
205 |
80 |
130 |
100 |
400 |
260 |
465 |
205 |
100 |
158 |
115 |
435 |
260 |
480 |
205 |
125 |
180 |
129 |
435 |
260 |
515 |
205 |
150 |
216 |
160 |
540 |
440 |
670 |
255 |
200 |
268 |
200 |
540 |
440 |
710 |
255 |
250 |
325 |
240 |
700 |
440 |
770 |
255 |
300 |
460 |
334 |
700 |
630 |
970 |
285 |
350 |
520 |
414 |
965 |
630 |
1050 |
285 |
400 |
580 |
490 |
965 |
630 |
1100 |
285 |
450 |
640 |
580 |
1230 |
850 |
1100 |
350 |
500 |
705 |
690 |
1230 |
850 |
1200 |
350 |
600 |
810 |
750 |
1520 |
1050 |
1380 |
|
