產品展示

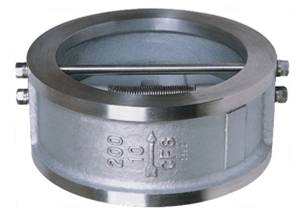

對夾雙瓣式蝶形止回閥
放大圖片
產品名稱： 對夾雙瓣式蝶形止回閥
產品型號： H76H
產品特點： 信茂對夾雙瓣式蝶形止回閥：質量可靠，價格實惠，交貨及時，售后周到.我公司提供全套工程閥門解決方案，閥門售前、售中、售后專業服務!
對夾雙瓣式蝶形止回閥詳細資料：

 H76系列對夾雙瓣旋啟式止回閥連接尺寸

公稱壓力PNMPa 公稱通徑DNmm 尺寸 重量（KG） 配管法蘭（供參考）
L D D3 D2 螺栓孔中心圓直徑D1 螺栓數量 螺栓直徑d 螺栓長度L
RF、MFM RJ
  50 70 142 56 51 8 165 8 M22 205 220
65 83 162 73 65 11 190 8 M27 245 260
80 83 176 90 80 16 205 8 M27 250 265
100 102 208 108 102 19 240 8 M30 280 295
125 110 247 136 127 33 285 8 M36 335 350
150 159 280 162 150 40 218 12 M36 385 405
200 206 356 212 203 84 400 12 M42 470 490
250 241 435 266 250 146 485 12 M48 535 555
300 292 520 312 305 230 570 16 M48 610 640
  50 70 120 56 51 7 145 4 M24 210 225
65 83 144 73 65 10 170 8 M24 235 250
80 83 154 90 80 14 180 8 M24 245 260
100 102 181 108 102 17 210 8 M27 280 295
125 110 218 136 127 28 250 8 M30 305 320
150 159 258 162 152 36 290 12 M30 365 385
200 206 325 212 203 78 360 12 M33 425 445
250 241 389 266 254 130 430 12 M39 495 515
300 292 459 312 305 210 500 16 M39 570 600
  50 70 136 56 51 8 160 8 M22 215 230
65 83 174 73 65 16 203 8 M27 255 270
80 83 198 90 80 22 230 8 M30 270 285
100 102 254 108 102 35 292 8 M36 330 345
125 110 280 136 127 50 318 12 M36 355 375
150 159 316 162 152 78 360 12 M42 430 450
200 206 390 212 203 120 440 12 M48 510 530
250 248 518 266 254 220 572 16 M52 595 625
  50 70 124 56 51 8 150 8 M24 215 230
65 83 154 73 65 14 180 8 M24 235 250
80 83 171 90 80 20 200 8 M27 250 265
100 102 203 108 102 28 235 8 M30 290 305
125 110 243 136 127 44 275 12 M30 310 325
150 159 285 162 152 70 320 12 M33 385 405
200 206 359 212 203 110 400 12 M39 470 490
250 248 443 266 254 200 490 16 M45 560 580
300 305 540 312 305 350 590 16 M48 665 695
注：1、不同的法蘭標準其尺寸有一定的差異，故配管法蘭的螺栓的直徑D、螺栓長度L1等尺寸僅供參考。本表中配管法蘭尺寸主要以JB/T74-90標準列2為依據。2、RF表示突面法蘭；MFM表示凹凸面法蘭；RJ表示環連接面法蘭。

歡迎您訪問我公司官網永嘉信茂閥門有限公司 ：http://789xl.cn/我公司主要產品有{電動蝶閥 氣動蝶閥 法蘭式蝶閥 對夾式蝶閥 通風蝶閥 不銹鋼蝶閥  硬密封蝶閥  蝶閥}如果您對我們的產品感興趣.歡迎您致電【0577-67989383】詢價下單,我們一定會盡心盡力為您提供優質的服務.
