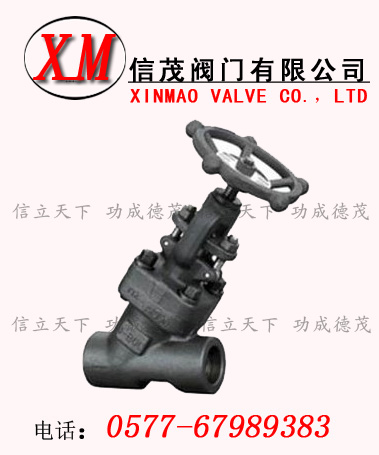

Y型鍛鋼截止閥介紹：
"Y"型鍛鋼閥有三種閥蓋設計形式：第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,掃這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密封環密封.
可設計成"Y"型閥的有截止閥和止回閥
設計結構和特征：
"Y"型截止閥和止回閥閥門符合ANSIB16.34.檢驗與測試按API598,標記按MSS-SP-25.
采用以下結構：
全徑和縮徑
升降式和球式止回閥
按需內置彈簧
可拆卸實習閥瓣
自定義壓板壓套式
整體式上密封座
明桿支架型(OS&Y)
螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
承插端符合ASMEB16.11
螺紋連接端（NPT）符合ANSI/ASMEB1.20.1
閥瓣可變換為針型、節流型、球型、止回型
相關壓力：
·800LB
·900LB～2500LB
·800LB
設計結構和特征：
"Y"型截止閥和止回閥閥門符合ANSIB16.34.檢驗與測試按API598,標記按MSS-SP-25.
采用以下結構
全徑和縮徑
升降式和球式止回閥
按需內置彈簧
可拆卸實習閥瓣
自定義壓板壓套式
整體式上密封座
明桿支架型(OS&Y)
螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
承插端符合ASMEB16.11
螺紋連接端（NPT）符合ANSI/ASMEB1.20.1
閥瓣可變換為針型、節流型、球型、止回型
相關壓力：
·800LB
·900LB～2500LB
·800LB
標準材質細表：
|
序號
|
零件名稱
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
A105
|
F22
|
F304(L)
|
F316(L)
|
|
1
|
閥體
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
2
|
閥瓣
|
A276420
|
A276304
|
A276304(L)
|
A276316(L)
|
|
3
|
閥桿
|
A182F6
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
4
|
墊片
|
316夾柔性石墨
|
316夾PTFE
|
|
5
|
閥蓋
|
A105
|
A276 304
|
A182F304(L)
|
A182F316(L)
|
|
6
|
螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
7
|
填料
|
柔性石墨
|
PTFE
|
|
8
|
填料壓套
|
A276410
|
A182F304(L)
|
A182F316(L)
|
|
9
|
填料壓板
|
A216WCB
|
A351CF8
|
|
10
|
手輪
|
A197
|
|
11
|
銘牌
|
SS
|
|
12
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
13
|
閥桿螺母
|
A276410
|
|
14
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
15
|
活節螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
16
|
銷釘
|
柔性石墨
|
PTFE
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
適用溫度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
尺寸(MM)和重量(KG)
|
NPS
|
1/2＂
|
3/4＂
|
1＂
|
11/4＂
|
11/2＂
|
2＂
|
|
L
|
98
|
111
|
120
|
140
|
140
|
170
|
|
H（開）
|
175
|
215
|
254
|
305
|
305
|
365
|
|
W
|
100
|
125
|
160
|
160
|
180
|
200
|
|
重量
|
5
|
6.3
|
7.6
|
9.8
|
13.8
|
14.0
|
鍛鋼“Y”型自密封截止閥 900Lb～2500lb
標準材質明細表
|
序號
|
零件名稱
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
1
|
閥體
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
2
|
閥瓣
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
3
|
閥桿
|
A182 F6
|
A182F304(L)
|
A182F316(L)
|
|
4
|
密封螺母
|
A105
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
5
|
填料
|
柔性石墨
|
PTFE
|
|
6
|
密封圈
|
F182F304L
|
A182F316(L)
|
|
7
|
提升螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
8
|
填料壓套
|
A276 420
|
A182 F304
|
|
9
|
填料壓板
|
A216WCB
|
A351CF8
|
|
10
|
銷釘
|
A276420
|
A182F304
|
|
11
|
活節螺栓
|
A193 B7
|
A193B16
|
A193B8
|
A1983 B8M
|
|
12
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
13
|
油嘴
|
A105
|
A182F22
|
A182F304（L）
|
A182F316（L）
|
|
14
|
閥桿螺母
|
A276 F410
|
|
15
|
閥蓋
|
A105
|
A182F22
|
A182F304（L）
|
A182F316（L）
|
|
16
|
銘牌
|
SS
|
|
17
|
鎖緊螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
18
|
手輪
|
A197
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
適用溫度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
尺寸(MM)和重量(KG)
|
NPS
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L
|
900Lb-150Lb
|
140
|
140
|
140
|
178
|
178
|
216
|
|
2500Lb
|
186
|
186
|
186
|
232
|
232
|
279
|
|
H(開)
|
333
|
333
|
332
|
408
|
406
|
524
|
|
W
|
125
|
125
|
160
|
160
|
180
|
200
|
|
重量
|
900LB-1500LB
|
11.2
|
10.5
|
10.1
|
21.0
|
19.6
|
40.4
|
|
2500LB
|
12.3
|
11.6
|
10.8
|
28.0
|
26.4
|
43.8
|
|
