鍛鋼延長閥體閥門設計結構和特征：
延長閥體閥門符合API602.檢驗與測試按API598,標記按MSS-SP-25.
采用以下結構
自定心壓板壓套式
螺紋、承插或?qū)附佣苏w延長閥體
螺栓連接、纏繞墊片密封式閥蓋和螺紋連接、全焊密封式閥蓋
整體式上密封座
承插端符合ASME B16.11
螺紋端符合（NPT）ANSI/ASME B1.20.1
明桿支架型（OS￡Y）
相關壓力：
·800LB

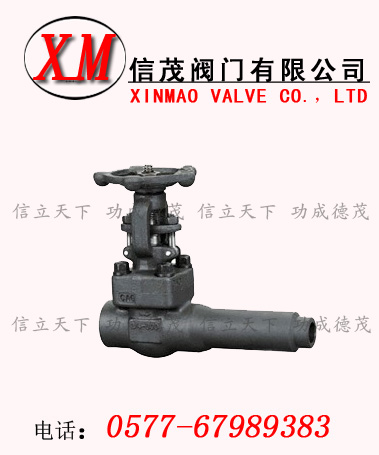

鍛鋼延長閥體閥門800Lb
鍛鋼延長閥體閥門訂貨號代號說明
|
連接代號 |
K |
K1 |
K2 |
K3 |
|
螺紋焊接端 |
斜面端 |
加強端 |
承插端 |
鍛鋼延長閥體閥門標準材質細
|
序號
|
零件名稱
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
A105
|
F22
|
F304(L)
|
F316(L)
|
|
1
|
閥體
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
2
|
閥座
|
A276420
|
A276304
|
A276304(L)
|
A276316(L)
|
|
3
|
閘板
|
A182410&F430
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
4
|
墊片
|
316夾柔性石墨
|
316夾PTFE
|
|
5
|
閥桿
|
A182F6
|
A276F304
|
A182F304(L)
|
A182F316(L)
|
|
6
|
螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
7
|
銷釘
|
A276420
|
A276 304
|
|
8
|
活節螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
9
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
10
|
鎖緊螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
11
|
手輪
|
A197
|
|
12
|
銘牌
|
SS
|
|
13 |
閥桿螺母 |
A276420 |
|
14 |
填料壓板 |
A105 |
A182F11 |
A182F316(L) |
|
15 |
填料壓套 |
A276410 |
A182F304(L) |
A182F316(L) |
|
16
|
填料
|
柔性石墨
|
PTFE
|
|
17 |
閥蓋 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
適用介質
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
適用溫度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
