1、設計和制造標準根據：BS5351 MSS SP-118;
2、連接端根據：
1）承插焊根據：ANSI B16.11;JB/T1751
2）螺紋端根據：ANSI B16.11;JB/T1751
3）對焊端根據：ANSI B16.25;JB/T12224
4）法蘭端根據：ANSI B16.5;JB79
3、檢驗與試驗根據：API 598;GB/T13927;JB/T9092

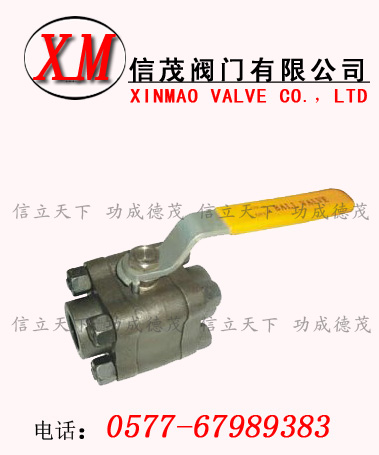

4、結構特征：三片式螺栓連接
5、材料標準根據：ANSI/ASTM
6、閥體主要材料：A105;LF2;F304(L);F316(L);F51
主要零件材質表
|
序號
|
零件名稱
|
材質
|
|
1
|
閥體
|
A105
|
A304
|
|
2
|
密封圈
|
APTFE & PEEK
|
|
3
|
球體
|
F6
|
F304
|
|
4
|
閥桿
|
410
|
304
|
|
5
|
O型圈
|
VITON
|
|
6
|
墊片
|
PTFE
|
|
7
|
螺栓
|
B7
|
B8
|
|
8
|
螺母
|
2H
|
8
|
|
9
|
薄型螺母
|
8
|
主要外型及連接尺寸表 Class800、1500
|
FP
|
1/4
|
3/8
|
1/2
|
3/4
|
1
|
11/4
|
1/2
|
2
|
|
L
|
92
|
92
|
92
|
111
|
127
|
140
|
152
|
152
|
|
d Cl800
CL1500
|
6
6
|
9
9
|
13
13
|
19
18
|
25
23
|
32
28
|
38
35
|
49
49
|
|
H
|
70
|
70
|
70
|
80
|
80
|
105
|
105
|
115
|
|
W
|
125
|
125
|
125
|
215
|
215
|
250
|
250
|
290
|
|
重量 (Kg)
|
2.5
2.5
|
2.4
2.4
|
2.3
2.5
|
3.4
3.7
|
6.4
5.8
|
6.4
6.8
|
11
11.5
|
13
13.7
|
|
