氣動保溫夾套放料閥介紹:

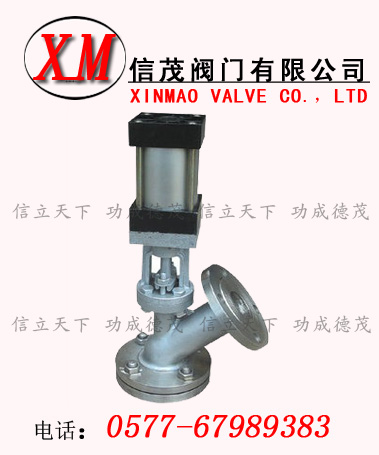

FL641H型保溫夾套氣動放料閥又稱RTBPFY-V型氣動保溫放料閥,保溫夾套氣動放料閥是用氣動執行器控制閥門.
性能與用途:操作方便,開啟自由,運動靈活可靠;閥瓣裝配維修簡單,密封結構合理,密封圈更換方便實用。
結構:主要由閥體,閥瓣,密封圈,閥桿,支架,閥壓蓋,手輪,法蘭,螺母,定位螺釘?shù)攘慵?/span>
應用范圍:
(一)、氣動保溫放料閥耐腐蝕性
1、保溫夾套氣動放料閥使用介質如水、丙酮、酒精、氨、碳酸鋇、苯(WCB材質的最低用溫度為-29℃,最高溫度為425℃。)
2、氣動保溫放料閥使用介質如顆粒、油品、紙漿、二氧化碳?xì)怏w(不銹鋼材質的最低使用溫度為-100℃,最高使用溫度為232℃。)
3、氣動保溫夾套放料閥嚴禁使用含氟離子液體(如HF等)也不能用強堿及磷酸(溫度>150℃ 濃度>30%)。
(二)、不銹鋼氣動放料閥的一般工作溫度:≤150℃
(三)、保溫氣動放料閥壓力范圍:0.6~2.5MPa
(四)、氣動保溫放料閥通徑范圍:25~250mm
結構特點:
放料閥主要用于反應釜,儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。借助于放料閥底部法蘭焊接于儲罐和其它容器的底部,因此消除工藝介質通常在容器出口的殘留現象. 放料閥根據實際情況的需要,放底結構設計為平底型,閥體為V型,并提供提升和下降兩種工作方式閥瓣。閥體內腔有耐沖刷、耐腐蝕的密封圈,在開啟閥門瞬間,可以保護閥體不被介質沖刷,腐蝕,并對密封圈進行特殊處理,使表面硬度達到HRC56-62,具有高耐磨、耐腐蝕的功能,閥瓣密封根據需要時封面均堆焊有硬質合金,密封副采用線密封,保證密封的可靠性,并可防止結疤。同時采取短行程閥瓣的設計。
標準規范:
設計制造標準:HG5-16-79
結構長度標準:GB/T 12221-2005
連接法蘭標準:GB/T 9113
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:GB/T 13927-2008
零件材料與工況:
閥體 |
閥瓣、密封圈、閥桿 |
螺母 |
殼體試驗 |
不銹鋼 |
銅 |
氣動保溫夾套放料閥主要尺寸及重量:
口徑 |
上展式 |
下展式 |
D |
D3 |
H |
D0 |
D |
D3 |
H |
D0 |
25 |
115 |
115 |
270 |
160 |
115 |
135 |
225 |
160 |
32 |
135 |
135 |
285 |
160 |
135 |
145 |
300 |
160 |
40 |
145 |
145 |
355 |
180 |
145 |
160 |
340 |
180 |
50 |
160 |
160 |
370 |
180 |
160 |
180 |
345 |
180 |
65 |
180 |
180 |
465 |
220 |
180 |
195 |
425 |
220 |
80 |
195 |
195 |
480 |
250 |
195 |
215 |
445 |
250 |
100 |
215 |
215 |
590 |
280 |
215 |
260 |
535 |
280 |
125 |
245 |
245 |
730 |
300 |
245 |
280 |
585 |
300 |
150 |
280 |
280 |
775 |
320 |
280 |
330 |
665 |
320 |
|
