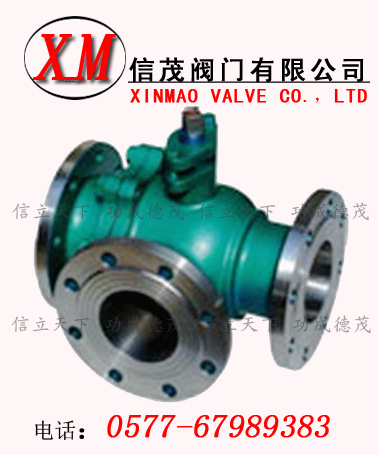

三通保溫球閥概述：
三通保溫球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。
三通保溫球閥產品特點
1、兩閥座密封三通球閥具有結構緊湊、外型美觀、密封性能好。它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。（如流向圖A）
2、四閥座密封三通球閥具有造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流分流。（如流向圖B）
連接尺寸表
|
公稱壓力或壓力級
|
主要尺寸
|
公稱通徑DN（mm/in）
|
|
15/1/2
|
20/3/4
|
25/1
|
32/1/4
|
40/1/2
|
50/2
|
65/2/1/2
|
80/3
|
100/4
|
125/5
|
150/6
|
200/8
|
|
PN1.06pa
|
L
|
150
|
150
|
180
|
200
|
220
|
240
|
260
|
280
|
320
|
380
|
440
|
500
|
|
PN2.5pa
|
L1
|
75
|
75
|
90
|
100
|
110
|
120
|
130
|
140
|
160
|
190
|
220
|
275
|
|
PN4.0pa
|
H
|
90
|
90
|
102
|
115
|
135
|
140
|
155
|
185
|
210
|
275
|
305
|
335
|
|
CLASS150
|
W
|
140
|
140
|
155
|
250
|
250
|
350
|
350
|
420
|
700
|
1000
|
1300
|
1800
|
型號、零件材料及主要參數
|
公稱壓力或壓力級
|
法蘭
密封性
|
產品型號
|
|
PN1.6pa
|
凸面
|
BQ45F-16C
|
BQ45F-16P
|
BQ45F-16CF8
|
BQ45F-16CF3
|
BQ45F-16R
|
BQ45F-16CF8
|
BQ45F-16R3
|
|
PN2.5pa
|
光滑面
|
BQ45F-25
|
BQ45F-25P
|
BQ45F-25CF8
|
BQ45F-25CF3
|
BQ45F-25R
|
BQ45F-25CF8
|
BQ45F-25R3
|
|
PN4.0pa
|
凹凸面
|
BQ45F-40
|
BQ45F-40P
|
BQ45F-40CF8
|
BQ45F-40CF3
|
BQ45F-40R
|
BQ45F-40CFR8
|
BQ45F-40R3
|
|
CLASS150
|
凸面
|
BQ45F-150（Lb）C
|
BQ45F-150（Lb）P
|
BQ45F-150（Lb）P8
|
BQ45F-150（Lb）P3
|
BQ45F-150（Lb）R
|
BQ45F-150（Lb）R8
|
BQ45F-150（Lb）R3
|
|
主要零件材料
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8(304)
|
CF3(304L)
|
ZG18Ni12Mo2T
|
CF8M(316)
|
CF8M(316L)
|
|
球體、閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni9(304)
|
00Cr19Nill(304L)
|
1Cr18Ni12Mo2Ti
|
0Cr17Ni12Mo2(316)
|
0Cr17Ni12Mo2(316L)
|
|
密封圈
|
聚四氟乙烯 對位聚笨
|
|
填料、墊圈
|
V型聚四氟乙烯 柔性石墨環 聚四氟乙烯片 柔性石墨復合墊
|
|
適用
工況
|
適用介質
|
重油、膠類等
|
硝酸腐蝕性介質
|
強氧化性介質
|
醋酸等腐蝕性介質
|
尿素等腐蝕性介質
|
|
適用溫度
|
-28~300℃
|
|
應用
規范
|
法蘭尺寸
|
JB79-59、SH3406、GB9113、HG20597-97ANS1 B16.5JIS B2212-2214
|
|
體驗試驗按
|
GB/T13927-89JB/T9092-99
|
|
其余制造規范均按本廠標準
|
|
備注
|
三通保溫球閥一般采用兩面閥座結構，如流向圖A所示兩種工況。選用兩閥座L型結構（即BQ44型）。流向圖B中①和④兩種工況亦可選用兩閥座T型結構（即 BQ45型）。流向圖B中②和③兩種工況必須選用四閥座T型結構（即BQ45型）。其余工況也可選用四閥座結構，但應在訂貨合同中注明閥座結構。如閥門有其它要求請參閱樣本《球閥的型號編制方法》填寫相應的要求代號
|
|
