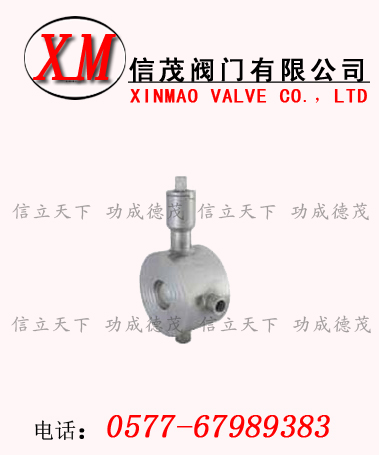

對夾式保溫球閥概述：
保溫球閥也稱夾套球閥，是在球閥的基礎上焊裝金屬夾套，用于注入蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。保溫夾套球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。
保溫球閥根據球閥的結構不同，有整體式保溫球閥、兩片式保溫球閥、對夾保溫球閥等幾種結構形式，廣泛適用于化工、石油、制藥、冶金等行業的系統管路中。
應用范圍：
保溫夾套球閥主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的重油、膠類等高粘度介質。
結構特點：
保溫夾套球閥采用整體式夾套結構設計，更能均勻地保溫、保冷，保溫球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。 夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的最高壓力為1MPa。
保溫球閥具有良好的保溫、保冷特性，除縮徑保溫球閥外，閥門的通徑和管徑一至，介質呈直線流動，阻力小，能有效降低管路中介質熱量的損失，因此，對容易凝固、高粘度的液體介質具有優良的性能。
標準規范：
設計制造標準：GB/T12237、ASME B 16.34
結構長度標準：GB/T 12221-2005、ASME B 16.10
連接法蘭標準：JB/T 79、GB/T 9113、ASME B 16.5
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008、JB/T9092、API 598
型號、零件材料及主要參數：
|
公稱壓力或壓力級
|
產品型號
|
|
PN1.0MPa
|
BQ71F-10C
|
BQ71F-10P
|
BQ71F-10P8
|
BQ71F-10P3
|
BQ71F-10R
|
BQ71F-10R8
|
BQ71F-10R3
|
|
PN1.6MPa
|
BQ71F-16C
|
BQ71F-16P
|
BQ71F-16P8
|
BQ71F-16P3
|
BQ71F-16R
|
BQ71F-16R8
|
BQ71F-16R3
|
|
PN2.5MPa
|
BQ71F-25
|
BQ71F-25P
|
BQ71F-25P8
|
BQ71F-25P3
|
BQ71F-25R
|
BQ71F-16R8
|
BQ71F-25R3
|
|
CLASS150
|
BQ71F-150(LB)C
|
BQ71F-150(LB)P
|
BQ71F-150(LB)P8
|
BQ71F-150(LB)P3
|
BQ71F-150(LB)R
|
BQ71F-150(LB)R8
|
BQ71F-150(LB)R3
|
|
10K
|
BQ71F-10(K)C
|
BQ71F-10(K)P
|
BQ71F-10(K)P8
|
BQ71F-10(K)P3
|
BQ71F-10(K)R
|
BQ71F-10(K)R8
|
BQ71F-10(K)R3
|
|
主要零件材料
|
閥體
|
WCB
|
ZGlCr18Ni9Ti
|
CF8(304)
|
CF8(304L)
|
ZG1Cr18Ni12Mo2Ti
|
CF8M(316)
|
CF8M(316L)
|
|
球體、閥桿
|
2Crl3
|
lCr18Ni9Ti
|
0Cr18Ni9(304)
|
0Cr18Ni9(304L)
|
1Cr18Ni2Mo2(316)
|
0Cr17Ni2Mo2(316)
|
0Cr17Ni2Mo2(316L)
|
|
密封圈
|
聚四氟乙烯 對位聚苯
|
|
填料、墊圈
|
V型聚四氟乙烯 柔性石墨環 聚四氟乙烯片 柔性石墨復合墊
|
|
適用工況
|
適用介質
|
重油、膠類等
|
硝酸腐蝕性介質
|
強氧化性介質
|
醋酸等腐蝕性介質
|
尿素等腐蝕性介質
|
|
適用溫度
|
-28-300℃
|
|
配管法蘭
|
JB79-59、GB9113、SH3406 ANSI B16.5 JIS B2212
|
對夾式保溫球閥主要外形及連接尺寸：
|
公稱通徑(DN)
|
產品型號
|
|
|
L
|
D
|
W
|
H
|
3-G
|
|
(mm)
|
(in)
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
150Lb
|
10k
|
手動
|
手動
|
|
|
15
|
1/2"
|
40
|
53
|
53
|
53
|
47
|
58
|
130
|
80
|
3/8
|
|
20
|
3/4"
|
45
|
63
|
63
|
63
|
57
|
63
|
170
|
80
|
3/8
|
|
25
|
1"
|
50
|
73
|
73
|
73
|
66
|
74
|
170
|
100
|
3/8
|
|
32
|
1 1/4"
|
60
|
84
|
84
|
84
|
75
|
84
|
200
|
110
|
1/2
|
|
40
|
1 1/2"
|
70
|
94
|
94
|
94
|
85
|
89
|
250
|
120
|
1/2
|
|
50
|
2"
|
80
|
109
|
109
|
109
|
103
|
104
|
250
|
130
|
1/2
|
|
65
|
2 1/2"
|
110
|
129
|
129
|
129
|
122
|
124
|
350
|
140
|
1/2
|
|
80
|
3"
|
120
|
144
|
144
|
144
|
135
|
134
|
350
|
150
|
1/2
|
|
100
|
4"
|
140
|
164
|
164
|
170
|
173
|
159
|
420
|
180
|
1/2
|
|
