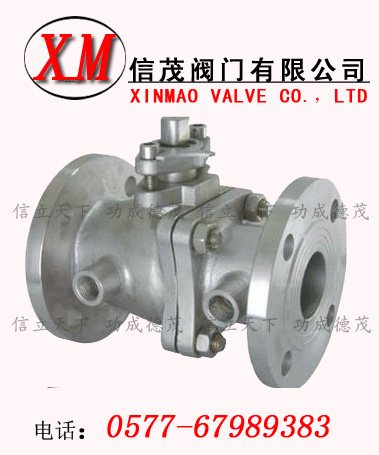

美標保溫夾套浮動球閥應用范圍：
保溫夾套球閥主要用于石油、化工、制藥、食品等各類系統(tǒng)中，以輸送常溫下會凝固的高粘度介質。 球閥主體材料：WCB、CF8、CF8M、CF3、CF3M
結構特點：
保溫夾套球閥產(chǎn)品具有良好的保溫保冷特性，且閥門的通徑和管徑一至，介質呈直線流動，阻力小，最適合容易凝固、高粘度的液體介質。同時又能有效降低管路中介質的熱量損失。整體式夾套設計，更能均勻地保溫、保冷。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的最高壓力為1MPa。
結構：帶夾套、耐火、防靜電
標準規(guī)范：
設計制造標準：BS5351、GB/T 12237-2007
結構長度標準：ANSI B16.10、GB/T 12221-2005
連接法蘭標準：GB/T 9113、ANSI B 16.5，JIS B2212、JIS B2214
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008、API 598
零件材料與工況：
|
公稱通徑 |
DN15～200、NPS 3/4～8 |
|
公稱壓力(Mpa) |
PN1.6~2.5、Class150~300、10K、20K |
閥門材料
適用工況 |
零件名稱 |
材 料 |
|
3.閥體 |
WCB |
CF8(304) |
CF8M(316) |
|
2.閥座 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
4.密封圈 |
聚四氟乙烯、對位聚笨 |
|
5.球體 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
6.閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
1.夾套 |
25 |
25 |
25 |
|
7.填料 |
聚四氟乙烯、柔性石墨 |
|
適用介質 |
水、蒸汽、油品 |
硝酸等腐蝕性介質 |
醋酸等腐蝕性介質 |
|
適用溫度 |
-29～180℃(聚四氟乙烯)、-20～300℃（對位聚笨） |
主要尺寸及重量：
公稱通徑DN
Nominal Diameter |
法蘭規(guī)格
Flange specification |
尺寸（mm）Size |
重量
Kg |
|
d |
L |
H |
W |
E |
Q |
P |
|
inch |
DN |
150、300Lb；10K、20K |
|
1/2 |
15 |
15*40 |
15 |
110 |
101 |
130 |
58.5 |
147 |
NPT3/4 |
5 |
|
3/4 |
20 |
20*40 |
19 |
117 |
101 |
160 |
58.5 |
147 |
NPT3/4 |
6 |
|
1 |
25 |
25*50 |
25 |
127 |
106 |
160 |
63.5 |
156 |
NPT3/4 |
9 |
|
11/2 |
40 |
40*65 |
38 |
165 |
125 |
230 |
62.5 |
181 |
NPT3/4 |
15 |
|
2 |
50 |
50*80 |
51 |
178 |
135 |
230 |
68 |
218 |
NPT3/4 |
21 |
|
3 |
80 |
80*150 |
76 |
229 |
193 |
400 |
82 |
275 |
NPT3/4 |
38 |
|
4 |
100 |
100*200 |
102 |
254 |
265 |
700 |
83 |
300 |
NPT3/4 |
70 |
|
6 |
150 |
150*250 |
152 |
292 |
355 |
1100 |
95 |
403 |
NPT1 |
101 |
|
8 |
200 |
200*350 |
203 |
330 |
410 |
1100 |
100 |
492 |
NPT1 |
140 |
|
