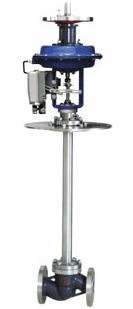

氣動薄膜低溫調節閥是單、雙座調節閥的變形產品。它與常溫調節閥不同之處在于采用長頸型上閥蓋，使填料處于常溫下工作。適用于-60～-250℃低溫壯態下的介質（如液氧、液氮等）的調節。為確保調節精度，ZMAP型氣動低溫調節閥必須配用閥門定位器。
氣動低溫調節閥由氣動薄膜執行機構和耐低溫的單、雙座閥兩部分組成。由調節器來的信號壓力輸入氣動薄膜執行機構的氣室，產生推力，通過連接桿件帶動閥芯，閥芯位置的變化使閥的流通截面積變化，ZMAP型氣動低溫調節閥實現對介質流量的調節。
|
公稱通徑
DN
|
單座
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
雙座
|
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量
系數Kv
|
單座
|
0.08
|
0.12
|
0.20
|
0.32
|
0.50
|
0.80
|
1.2
|
2.0
|
3.2
|
5.0
|
8
|
12
|
20
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
|
雙座
|
|
10
|
6
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
流量特性
|
直線
|
直線；等百分比
|
|
配用執行機構型號
|
|
|
ZMA-2
|
ZMA-3
|
ZMA-4
|
ZMA-5
|
|
行程
|
10
|
10
|
16
|
25
|
40
|
60
|
|
作用方式
|
氣關式低溫調節閥（B），氣開式低溫調節閥（K）
|
|
彈簧壓力范圍KPa
|
標準信號：20～100；其它信號；40～200；20～60；60～100
|
氣動薄膜低溫調節閥外形尺寸
公稱
通徑
DN
(mm) |
D |
L |
H |
H1 |
Do |
H2 |
|
PN(MPa) |
-250℃ |
-200℃ |
-100℃ |
-250℃ |
-200℃ |
-100℃ |
|
0.6 |
4.0 |
6.4 |
氣大 |
氣開 |
氣大 |
氣開 |
氣關 |
氣開 |
|
G3／4″ |
200 |
- |
- |
75 |
1375 |
1415 |
1175 |
1215 |
975 |
1015 |
30 |
135 |
900 |
700 |
500 |
|
20 |
200 |
180 |
180 |
190 |
1476 |
1511 |
1276 |
1311 |
1076 |
1111 |
50 |
275 |
900 |
700 |
500 |
|
25 |
280 |
190 |
190 |
200 |
1516 |
1516 |
1316 |
1316 |
1116 |
1116 |
97 |
290 |
900 |
700 |
500 |
|
32 |
280 |
205 |
210 |
210 |
1528 |
1528 |
1328 |
1328 |
1128 |
1128 |
103 |
310 |
900 |
700 |
500 |
|
40 |
325 |
225 |
235 |
235 |
1585 |
1585 |
1385 |
1385 |
1185 |
1185 |
117 |
340 |
900 |
700 |
500 |
|
50 |
325 |
245 |
255 |
265 |
1615 |
1615 |
1415 |
1415 |
1215 |
1215 |
132 |
370 |
900 |
700 |
500 |
|
65 |
410 |
275 |
285 |
295 |
1928 |
1928 |
1728 |
1728 |
1528 |
1528 |
161 |
410 |
1000 |
800 |
600 |
|
80 |
410 |
300 |
310 |
320 |
1942 |
1942 |
1742 |
1742 |
1542 |
1542 |
171 |
440 |
1000 |
800 |
600 |
|
100 |
410 |
350 |
355 |
370 |
1940 |
1940 |
1740 |
1740 |
1540 |
1540 |
175 |
500 |
1000 |
800 |
600 |
|
125 |
495 |
410 |
425 |
440 |
2191 |
2191 |
1991 |
1991 |
1791 |
1791 |
225 |
590 |
1100 |
900 |
700 |
|
150 |
495 |
440 |
460 |
475 |
2201 |
2201 |
2001 |
2001 |
1801 |
1801 |
235 |
640 |
1100 |
900 |
700 |
|
200 |
495 |
530 |
560 |
570 |
2231 |
2231 |
2031 |
2031 |
1831 |
1831 |
270 |
760 |
1100 |
900 |
700 |
ZMAP型氣動低溫調節閥安裝、ZMAP型氣動低溫調節閥使用注意事項
１、應垂直安裝于水平管道上，在特殊情況下需要水平或傾斜安裝時，一般應加支撐。裝于保溫箱壁的園板與保溫箱壁應平行。
2、應安裝在靠近地面或樓板的地方，以便在于維護檢修，對裝有閥門定位器或手輪機構者，更應保證觀察，調整和操作和方便。
3、一般都設置旁通管路，以便在自控系統發生故障或維修調節閥時切換到手動操作，不致于停止生產。
4、裝有手輪機構時，也可省略旁通管路時行手動操作，還可用于限制閥門的開度。當停止使用時，手輪機構必須恢復到原來空檔位置，以利自控系統正常進行。
5、ZMAP型氣動低溫調節閥安裝時，應使介質流向與閥體指示方向一致。
6、調節閥在安裝前應對管路清洗污物、焊渣。安裝后，使調節閥全開，對管路，閥門等進行清洗及試驗各連接處的密封性
|
