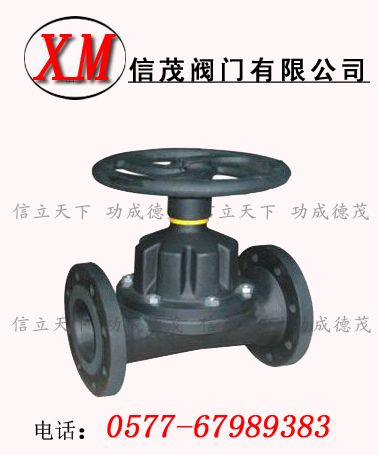

直通式隔膜閥介紹：
用途：直通式隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級：PN(MPa) 0.6 1.0 1.6
測試：
襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1
結構特點：
隔膜閥是一種特殊形式的截斷閥：
1.彈性密封的開閉件，確保沒有內漏；
2.流線型的流道，使得壓力損失?。?br />
3.沒有填料函，因此沒有外漏；
4.閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;
5.隔膜可更換，維護費用低；
6.襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點。
G46J直通式隔膜閥主要性能：
|
型號
|
公稱壓力
Mpa
|
實驗壓力（Mpa）
|
工作壓力（Mpa）
|
適用溫度
|
適用介質
|
|
閥體強度
|
密封面
|
|
|
|
|
G41J-6
|
0.6
|
0.9
|
0.66
|
0.6
|
0.4
|
0.25
|
小于等于80攝氏度
|
一般腐蝕性介質
|
|
G41J-10
|
1.0
|
1.5
|
1.1
|
1.0
|
|
|
|
G46J直通式隔膜閥主要外形及鏈接尺寸：
|
型號
|
公稱尺寸
DN（mm
|
外形及連接尺寸mm
|
|
L
|
D1
|
D
|
Do
|
Z-φd
|
H
|
H1
|
|
G41J-6
|
25
|
145
|
85
|
115
|
120
|
4-14
|
121
|
135
|
|
32
|
160
|
100
|
135
|
120
|
4-18
|
132
|
150
|
|
40
|
180
|
110
|
145
|
140
|
4-18
|
156
|
176
|
|
50
|
210
|
125
|
160
|
140
|
4-18
|
169
|
195
|
|
65
|
250
|
145
|
180
|
200
|
4-18
|
202
|
236
|
|
80
|
300
|
160
|
195
|
200
|
4-18
|
216
|
256
|
|
100
|
350
|
180
|
215
|
280
|
4-18
|
270
|
322
|
|
125
|
400
|
210
|
245
|
320
|
8-18
|
338
|
406
|
|
150
|
460
|
240
|
280
|
320
|
8-18
|
384
|
464
|
|
200
|
570
|
295
|
335
|
400
|
8-23
|
518
|
638
|
|
250
|
680
|
350
|
390
|
500
|
8-23
|
598
|
734
|
|
300
|
790
|
400
|
440
|
560
|
12-23
|
698
|
778
|
|
350
|
900
|
460
|
500
|
560
|
12-23
|
723
|
883
|
|
400
|
1000
|
515
|
565
|
640
|
16-23
|
868
|
1078
|
|
G41J-10
|
25
|
145
|
85
|
115
|
120
|
16-25
|
121
|
135
|
|
32
|
160
|
100
|
135
|
120
|
4-14
|
132
|
150
|
|
40
|
180
|
110
|
145
|
140
|
4-18
|
156
|
176
|
|
50
|
210
|
125
|
160
|
140
|
4-18
|
169
|
195
|
|
65
|
250
|
145
|
180
|
200
|
4-18
|
202
|
236
|
|
80
|
300
|
160
|
195
|
200
|
4-18
|
216
|
256
|
|
100
|
350
|
180
|
215
|
280
|
8-18
|
270
|
322
|
|
125
|
400
|
210
|
245
|
320
|
8-18
|
338
|
406
|
|
150
|
460
|
240
|
280
|
320
|
8-23
|
384
|
464
|
|
