氣動隔膜閥說明：

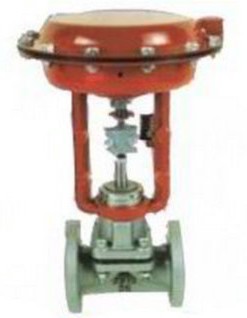

ZXT、ZST氣動薄膜、活塞式隔膜調節閥（簡稱氣動隔膜閥）采用隔膜與閥體間“山”形凸出面進行密封，與外界隔離（無填料函），閥體流路簡單、平滑、可復蓋防腐層，特別適合于要求耐腐蝕、劇毒場合。
本系列產品公稱壓力等級有0.6、1.0MPa，閥體口徑范圍由20~200mm，適用溫度范圍在150℃以內，泄漏量為零。
ZXT型采用多彈簧執行機構，高度及重量均可減小30%。
閥體內表面有多種材料涂復層，避免介質直接接觸，承受強閥腐蝕性介質的腐蝕。
閥門關閉時，內、外泄漏量為零，特別適合于劇毒介質或不允許污染介質的閥節。
流路簡單，阻力小，額定流量系數比同口徑單座，套筒調節閥大。
技術參數：
|
稱通徑DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數Kv
|
無襯里
|
9.8
|
19
|
32
|
48
|
63
|
108
|
158
|
270
|
360
|
518
|
1114
|
|
有襯里
|
7.8
|
17
|
28
|
41
|
55
|
87
|
127
|
240
|
311
|
415
|
1121
|
|
額定行程L（mm）
|
8
|
10
|
12
|
16
|
24
|
30
|
34
|
36
|
44
|
55
|
65
|
|
膜片有效面積Ae(cm2)
|
280
|
400
|
600
|
1000
|
|
活塞直徑
|
100
|
125
|
160
|
250
|
|
公稱壓力PN(MPa)
|
0.6 1.0
|
|
固有流量特性
|
近似等百分
|
|
工作溫度（℃）
|
≤150
|
|
信號范圍Pr(KPa)
|
20~100、40~200、400~600
|
|
允許泄漏量
|
在允許壓差范圍內泄漏量為零
|
表中所列執行機構為標準配置，可根據工藝要求選配。
訂貨時請用戶提供以下資料：
調節閥名稱、型號
公稱通徑
公稱壓力（MPa）
固有流量特性
額定流量系數（Kv）
整機作用方式
介質名稱
工作溫度及范圍
閥體、閥內件及填料材質
所配附件
夾套調節閥須注明載熱體接口形式及尺寸
低溫調節閥須注明保溫長度、冷箱連接方式
防爆要求
其它特殊要求 |
