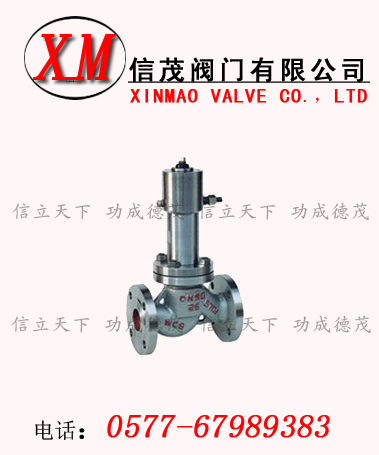

液動截止閥概述:
液動截止閥是一種常用的截?cái)嚅y,主要用來接通或截?cái)喙苈分械慕?br />
質。截止閥適用的壓力、溫度范圍很大、小口徑的管道。主要優點:
結構簡單,制造與維修都比較方便;
密封面不易磨損、擦傷,密封性較好,壽命較長;
啟閉時閥瓣行程較小,啟閉時間較短,閥門高度較小。
基本設計:
設計制造:API602/API6D
結構長度:ANSI B16.10
法蘭端尺寸:ANSI B16.5(RF)
對焊端尺寸:ANSI B16.25
承插端尺寸:ANSI B16.11
閥門的檢驗和試驗:API598
結構特點:
1、靈活可靠的氣動一一手動轉換機構。裝在氣缸蓋上部的氣動/手動轉換機構,在截止閥開啟和關閉過程的任體何位置上,都可十分方便地轉動操作手柄,直接地進行由氣動至手動或由手動至氣動的操作方式的轉換,轉換操作手柄采用定位銷式自鎖設計、手柄定位后,可靠鎮定。
2、由電磁閥及其控制電路或供風系統以生故障時,不需其他輔助工具,即可迅速轉換成手動操作狀態,保證線路正常運行,避免事故發生。
3、在新建工程的自控系統未完成之前,本系列截止閥可以可靠地作為手動截止閥使用,動作時靈活輕快。本閥門按順時針方向旋轉手輪時,閥瓣下降切斷通道,即為關閉,逆時針轉時則為開啟。
4、本閥可分為氣動雙作用式和氣動常開式及氣動常閉式。
5、工作介質應由閥瓣下面往上流(氣動的與之相反)
6、本閥可以配用電的或氣的回訊器,用以發送閥門開關狀態信息。因此,使用本閥可以實現遠距離控制,集中控制和自動控制。
7、本閥的氣缸選用無縫鋼管制造,內表面鍍以耐腐性硬鉻,并經拋光處理,具有磨擦力小、不易銹蝕、高硬度、壽命長等優點。
8、氣缸中的密封圈采用丁腈橡膠。形密封圈,密封性能可靠,維修時更換方便。
保管、安裝、使用和維護注意事項:
1、本閥應存放在干燥的倉庫內,閥的通路兩端必須用蓋板堵塞。
2、如長期存放時應作定期檢查,更換防銹油,并消除表面上的污垢和鐵銹。
3、安裝前必須仔細核對本閥的標志是否符合使用要求,核對后進行消除污垢、泥沙的鐵銹等。
4、本閥可安裝于管路中任何方位上,但應考慮檢修和操作的方便。
5、必須使介質向和本使用說明書結構說明中第(5)條相符。
6、閥在安前應對截止閥閥進行密封性能試驗;閥在安裝前還應進 行三次以上的空載啟閉試驗,閥的閥芯開關應靈活,各種軸件不應有卡阻現象。
7、安裝完畢要進行密封試驗及氣動操作試驗。
5、本閥開啟時應達到最高位置。
6、使用過程中應經常保持清潔,螺紋部分必須定期潤滑。
7、發現故障時應立即停止使用,查明原因并消除之。
8、閥在使用過程中,應定期(18個月)在氣缸內壁加注少量潤滑油。
9、閥在使用期問,應視其動頻繁程度進行定期檢查和維護。
可能發生故障和消除方法:
1、法蘭連接部分泄漏:
2法蘭連接的螺栓沒有擰緊或松緊不均勻,應將螺栓重新松開,均勻地?cái)Q緊。
3 墊片失效,應重新更換。
3法蘭密封面間夾有臟物,應卸下清洗。
液動截止閥填料涵泄漏:
1、填料太松,應將填料壓蓋均勻地壓緊。
2、填料圈數不夠,應增加填料。
3、填料壓蓋壓偏,應將兩個活節螺栓上的螺母重新松開,均勻地?cái)Q緊。
4、填料失效更換新填料。
關閉時閥門出現泄漏的處理方法:
1、密封圈擦傷磨損,應重新加工和研磨,若有嚴重缺陷時應重新堆焊。
2、密封面間夾有臟物,應卸下清洗。
的閥桿運動不靈活:
1 手動/氣動換向手柄位置錯誤,將換向手柄切換到正確的位置。
2 填料壓得太緊,應適當?shù)鼐鶆虻財Q松填料壓蓋上的兩個螺母。
3 填料壓蓋壓偏,應將兩個活節螺栓的螺母得新松開,均勻地?cái)Q緊。
4 閥桿和閥桿螺母夾有用臟物卡阻,或螺紋接觸部分損傷,應卸開清洗修理
氣動部分泄漏的處理方法:
1 氣缸內部O型圈損壞,更換同規格O型圈,并加注潤滑油。
2 氣缸螺母太松,應均勻地?cái)Q緊氣缸兩端的螺母。
彈簧不能回位(單作用氣缸用):
1 手動/氣動換向手柄位置錯誤,將換向手柄切換到正確的位置。
2 填料壓蓋太緊,應適當?shù)臄Q松填料壓蓋。 |
