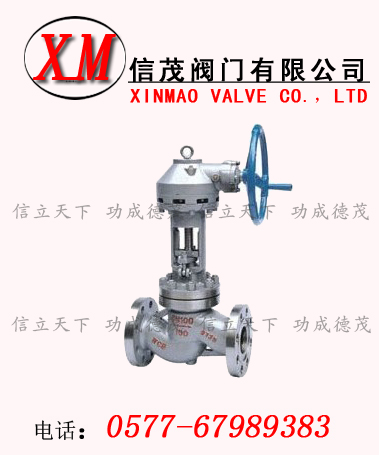

不銹鋼傘齒輪截止閥概述：
不銹鋼傘齒輪截止閥對閥體材質要求比較高一般有301.304.316等幾個材質選擇廣泛應用于化工，船舶，醫藥，食品機械等行業。不銹鋼截止閥分為手動不銹鋼截止閥，氣動不銹鋼截止閥，電動不銹鋼截止閥。
不銹鋼傘齒輪截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。該截止閥只適用于全開和全關，不允許作調節和節流。
工作原理：
不銹鋼截止閥的閥瓣一旦處于開啟狀況，它的閥座和閥瓣密封面之間就不再的接觸，并具有非?？煽康那袛鄤?dòng)作，合得這種閥門非常適合作為介質的切斷或調節及節流使用。本類閥門在管道中一般應當水平安裝。
截止閥一旦處于開啟狀態，它的閥座和閥瓣密封面之間就不再有接觸，因而它的密封面機械磨損較小，由于大部分截止閥的閥座和閥瓣比較容易修理或更換密封元件時無需把整個閥門從管線上拆下來，這對于閥門和管線焊接成一體的場合是很適用的。介質通過此類閥門時的流動方向發生了變化，因此截止閥的流動阻力較高于其它閥門。
性能參數
|
型號
|
J41H-16C～160C
|
J41Y-16C～160C
|
J41W-16P～160P
|
|
工作壓力（MPa）
|
1.6～16.0
|
|
適用溫度（℃）
|
≤425
|
≤150
|
|
適用介質
|
水、蒸汽、油品
|
弱腐蝕性介質
|
|
材料
|
閥體、閥蓋
|
碳素鋼
|
鉻鎳鈦不銹鋼
|
|
閥桿
|
鉻不銹鋼
|
鉻鎳鈦不銹鋼
|
|
密封面
|
堆焊鐵基合金
|
堆焊硬基合金
|
本體材料
|
|
填料
|
石棉石墨、柔性石墨、聚四氟乙烯
|
壓力試驗MPa
|
公稱壓力
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
24.0
|
|
水密封試驗
|
1.8
|
2.8
|
4.4
|
7.4
|
11.0
|
18.0
|
|
上密封試驗
|
1.8
|
2.8
|
4.4
|
7.04
|
11.0
|
18.0
|
|
氣密封試驗
|
0.4-0.7
|
主要零件材料及性能
|
體蓋扳
|
閥桿
|
密封面
|
墊片(環)
|
填料
|
工作溫度℃
|
適用介質
|
|
WCB
|
2Cr13
|
13Cr
STL
本體材料
尼龍
|
增強柔性石墨
1Crl3／柔性石墨
08軟鋼
0Cr18Ni9Ti
OCr18Ni12Mo2Ti
|
柔性石墨
增強柔性石墨
SFB-260
SFP-260
|
≤425
|
水、蒸汽、油品
|
|
WC1
|
38CrMoAI
25Cr2MoV
|
≤450
|
|
WC6
|
≤540
|
|
WC9
|
≤570
|
|
ZGCr5Mo
|
≤540
|
|
ZG1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
≤200
|
硝酸類
|
|
ZGCr18Ni12Mo2Ti
|
1C18Ni12Mo2Ti
|
≤200
|
醋酸類
|
PN l．6MPa規格主要尺寸
|
1.6MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-Φd
|
H
|
D0
|
|
凸面法蘭
RF
J41H
J41Y
J41W
J41F
J41N
16C
16P
16R
16I
|
10
|
130
|
90
|
60
|
40
|
14
|
4-Φ14
|
198
|
120
|
|
15
|
130
|
95
|
65
|
45
|
14
|
4-Φ14
|
218
|
120
|
|
20
|
150
|
105
|
75
|
55
|
14
|
4-Φ14
|
258
|
140
|
|
25
|
160
|
115
|
85
|
65
|
14
|
4-Φ14
|
275
|
140
|
|
32
|
180
|
135
|
100
|
78
|
16
|
4-Φ18
|
280
|
160
|
|
40
|
200
|
145
|
110
|
85
|
16
|
4-Φ18
|
330
|
180
|
|
50
|
230
|
160
|
125
|
100
|
16
|
4-Φ18
|
350
|
200
|
|
65
|
290
|
180
|
145
|
120
|
18
|
4-Φ18
|
370
|
280
|
|
80
|
310
|
195
|
160
|
135
|
20
|
8-Φ18
|
400
|
280
|
|
100
|
350
|
215
|
180
|
155
|
20
|
8-Φ18
|
415
|
320
|
|
125
|
400
|
245
|
210
|
185
|
22
|
8-Φ18
|
460
|
360
|
|
150
|
480
|
280
|
240
|
210
|
24
|
8-Φ23
|
510
|
450
|
|
200
|
600
|
335
|
295
|
265
|
26
|
12-Φ23
|
710
|
500
|
|
250
|
650
|
405
|
335
|
320
|
30
|
12-Φ25
|
786
|
550
|
|
300
|
750
|
460
|
410
|
375
|
30
|
12-Φ25
|
925
|
600
|
2.5MPa規格主要尺寸
|
2.5MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-Φd
|
H
|
D0
|
|
|
10
|
130
|
90
|
60
|
40
|
16
|
4-Φ14
|
198
|
120
|
|
15
|
130
|
95
|
65
|
45
|
16
|
4-Φ14
|
218
|
120
|
|
20
|
150
|
105
|
75
|
55
|
16
|
4-Φ14
|
258
|
140
|
|
25
|
160
|
115
|
85
|
65
|
16
|
4-Φ14
|
275
|
140
|
|
32
|
180
|
135
|
100
|
78
|
18
|
4-Φ18
|
280
|
160
|
|
40
|
200
|
145
|
110
|
85
|
18
|
4-Φ18
|
330
|
180
|
|
50
|
230
|
160
|
125
|
100
|
20
|
4-Φ18
|
350
|
200
|
|
65
|
290
|
180
|
145
|
125
|
22
|
8-Φ18
|
400
|
280
|
|
80
|
310
|
195
|
160
|
135
|
22
|
8-Φ18
|
355
|
280
|
|
100
|
350
|
230
|
190
|
160
|
24
|
8-Φ23
|
415
|
320
|
|
125
|
400
|
270
|
220
|
188
|
28
|
8-Φ25
|
460
|
360
|
|
150
|
480
|
300
|
250
|
218
|
30
|
8-Φ25
|
510
|
450
|
|
200
|
600
|
360
|
310
|
278
|
34
|
12-Φ25
|
710
|
500
|
|
250
|
622
|
425
|
370
|
332
|
36
|
12-Φ30
|
786
|
550
|
|
300
|
698
|
485
|
430
|
390
|
40
|
16-Φ30
|
925
|
600
|
4.0MPa規格主要尺寸
|
4.0MPa
|
DN
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
n-Φd
|
H
|
D0
|
|
凹凸法蘭
MFM
J41H
J41Y
J41W
J41N
40
40P
40R
40I
|
10
|
130
|
90
|
60
|
41
|
35
|
14
|
4-Φ14
|
198
|
120
|
|
15
|
130
|
95
|
65
|
45
|
40
|
16
|
4-Φ14
|
233
|
120
|
|
20
|
150
|
105
|
75
|
55
|
51
|
16
|
4-Φ14
|
295
|
140
|
|
25
|
160
|
115
|
85
|
65
|
58
|
16
|
4-Φ14
|
285
|
160
|
|
32
|
180
|
135
|
100
|
78
|
66
|
18
|
4-Φ18
|
302
|
160
|
|
40
|
200
|
145
|
110
|
85
|
76
|
18
|
4-Φ18
|
355
|
200
|
|
50
|
230
|
160
|
125
|
100
|
88
|
20
|
4-Φ18
|
373
|
200
|
|
65
|
290
|
180
|
145
|
120
|
110
|
22
|
8-Φ18
|
408
|
280
|
|
80
|
310
|
195
|
160
|
135
|
121
|
22
|
8-Φ18
|
436
|
280
|
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
8-Φ23
|
480
|
320
|
|
125
|
4001
|
270
|
220
|
188
|
176
|
28
|
8-Φ25
|
588
|
360
|
|
150
|
480
|
300
|
250
|
218
|
204
|
30
|
8-Φ25
|
611
|
400
|
|
200
|
600
|
375
|
320
|
282
|
260
|
38
|
12-Φ30
|
720
|
400
|
6.4MPa規格主要尺寸
|
6.4MPa
|
15
|
170
|
105
|
75
|
55
|
40
|
18
|
4-14Φ
|
195
|
400
|
|
凹凸法蘭
MFM
J41H
J41Y
J41W
J41N
64
64P
64R
64I
|
20
|
190
|
125
|
90
|
68
|
51
|
20
|
4-Φ18
|
228
|
160
|
|
25
|
210
|
135
|
100
|
78
|
58
|
22
|
4-Φ18
|
275
|
180
|
|
32
|
230
|
150
|
110
|
82
|
66
|
24
|
4-Φ23
|
325
|
200
|
|
40
|
260
|
165
|
125
|
95
|
76
|
24
|
4-Φ23
|
360
|
240
|
|
50
|
300
|
175
|
135
|
105
|
88
|
26
|
4-Φ23
|
410
|
280
|
|
65
|
340
|
200
|
160
|
130
|
110
|
28
|
8-Φ23
|
450
|
320
|
|
80
|
380
|
210
|
170
|
140
|
121
|
30
|
8-Φ23
|
485
|
360
|
|
100
|
430
|
250
|
200
|
168
|
150
|
32
|
8-Φ25
|
537
|
400
|
|
125
|
500
|
295
|
240
|
202
|
176
|
36
|
8-Φ30
|
631
|
400
|
|
150
|
550
|
340
|
280
|
240
|
204
|
38
|
8-Φ34
|
646
|
450
|
|
200
|
650
|
405
|
345
|
300
|
260
|
44
|
12-Φ34
|
813
|
500
|
|
