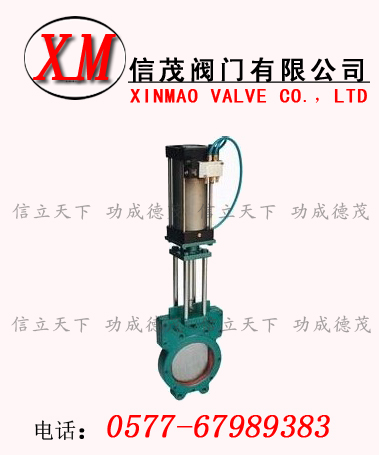

氣動漿液閥概述:氣動漿液閥生產與應用過程中不斷消化與吸收國內外類似產品結構及制造工藝的先進特點,不斷提高產品的科技含量,從一些技術細節著手,完善了閥門的綜合性能。該產品通過配用電磁閥、接近開關等附件可以完成開、關兩位置的動作控制和信號輸出,也可以完成連續動作的自動控制。用戶可根據實際需要進行選擇。 PZ673H(X、F)系列氣動刀型閘閥品種齊全。主體采用鑄鐵、鑄鋼、不銹鋼等。通徑從DN50~DN1000。產品廣泛用于化工、煤碳、制糖、污水、造紙等領域,是一種理想的密封閥門。特別適合于造紙行業在管道上作調節和節流使用。
氣動漿液閥結構形式與特征:
閥體結構形式及密封方式
氣動漿液閥分對夾式和整體式,對夾式閥體密封采用復合材料配置的“U”型和“T”型復合結構。整體式閥體密封采用“O”型復合密封圈結構,克服了原對夾式漿液閥采用“U”型密封墊受力后易移位和變形,介質外泄等缺點。閘板采用刀形結構,解決了灰漿沉淀密封槽內,閥門關閉不嚴,外泄漏等問題。
驅動裝置分手動操作和電液動操作兩種
手動裝置:操作簡單,適用于力矩較小閥門。
電液動裝置:適用于力矩較大,力和速度可調,可任意任置鎖定的閥門裝置。
氣動漿液閥適用介質:
采礦、鋼鐵工業——用于煤漿、濾碴漿等。
凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水。
造紙工業——用于任何濃度紙漿、料水混合物。
制糖工業——用于甜菜洗滌、糖漿、榨汁、果汁等。
食品工業——用于洗滌和沖洗設備,糧食輸送設備,麥芽漿等。
電站除灰——用于灰渣漿。
氣動漿液閥優點:
氣動漿液閥結構簡單、體積小、重量輕、流阻小、介質不易在閥體內沉淀,以及安裝方便等諸多優點,同時具備手動、電液動操作功能。電氣控制:行程開關控制、位置顯示儀控制,實現了機、電、液、儀一體化等多功能體系。該閥門在管道中一般應當水平安裝。 |
