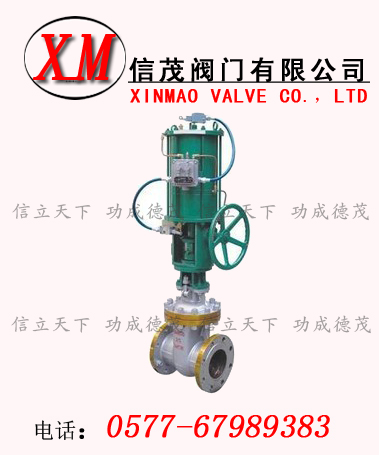

氣動閘閥概述:
氣動閘閥是借助壓縮空氣驅動的閥門,閘閥關閉時 , 密封面可以只依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封。大部分閘閥是采用強制密封的 , 即閥門關閉時,要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性
氣動閘閥用途:氣動閘閥廣泛適用于石油化工,火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。
氣動閘閥特點
1、結構緊湊、設計合理、閥門剛性好、通道流暢,流量系數小
2、密封面采用不銹鋼和硬質合金,使用壽命長
3、采用柔性石墨填料、密封可靠,操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式
執行標準
設計規范:GB/T 12234
結構長度:GB/T 12221
連接法蘭:JB/T 79
試驗與檢驗:JB/T 9092
壓力-溫度:GB/T 9131
產品標識:GB/T 12220
氣動閘閥材質要求:
2.1閥體材質,應以球墨鑄鐵,鑄鋼,不銹鋼,316L為主,并注明牌號及鑄鐵實際的物理化學檢測數據。
2.2閥桿材質,力求不銹鋼閥桿(2CR13),大口徑閥門也應是不銹鋼嵌包的閥桿。
2.3螺母材質,采用鑄鋁黃銅或鑄鋁青銅,且硬度與強度均大于閥桿。
2.4閥桿襯套材質,其硬度與強度均應不大于閥桿,且在水浸泡狀況下與閥桿、閥體不形成電化學腐蝕。
2.5密封面的材質
①氣動閥門類別不一,密封方式及材質要求不一;
②普通楔式閘閥,銅環的材質、固定方式、研磨方式均應說明;
③軟密封閘閥,閥板襯膠材料的物理化學及衛生檢測數據;
④蝶閥應標明閥體上密封面材質及蝶板上密封面材質;它們的物理化學檢測數據,特別是橡膠的衛生要求、抗老化性能、耐磨性能;通常采用丁腈橡膠及三元乙丙橡膠等,嚴禁摻用再生膠。
2.6閥軸填料
①由于管網中的氣動閥,通常是啟閉不頻繁的,要求填料在數年內不活動,填料亦不老化,長期保持密封效果;
②閥軸填料亦應在承受頻繁啟閉時,密封效果的良好性;
③鑒于上述要求,閥軸填料力求終身不換或十多年不更換;
④填料若需更換,氣動閥設計應考慮能有水壓的狀況下更換的措施。
氣動閘閥操作機構;
4.1氣動閥門操作時的啟閉方向,一律應順時針關閉。
4.2由于管網中的氣動閥,經常是人工啟閉,啟閉轉數不宜過多,就是大口徑閥門亦應在200-600轉內。
4.3為了便于一個人的啟閉操作,在管道工壓狀況下,最大啟閉力矩宜為240N-m。
4.4氣動閥門啟閉操作端應為方榫,且尺寸標準化,并面向地面,以便人們從地面上可直接操作。帶輪盤的閥門不適用于地下管網。
4.5氣動閥門啟閉程度的顯示盤
①氣動閥門啟閉程度的刻度線,應鑄造在變速箱蓋上或轉換方向后的顯示盤的外殼上,一律面向地面,刻度線刷上熒光粉,以示醒目;
②指示盤針的材質在管理較好的情況下可用不銹鋼板,否則為刷漆的鋼板,切勿使用鋁皮制作;
③指示盤針醒目,固定牢靠,一旦啟閉調節準確后,應以鉚釘鎖定。
4.6若氣動閥埋設較深,操作機構及顯示盤離地面距離≥1.5m時,應設有加長桿設施,且固定穩牢,以便人們從地面上觀察及操作。也就是說,管網中的閥門啟閉操作,不宜下井作業。
氣動閘閥主要用途:
A、用途 是一種直角回轉結構,它與閥門定位器配套使用,可實現比例調節; V型閥芯最適用于各種調節場合,具有額定流量系數大,可調比大,密封效果好,調節性能零敏,體積小,可豎臥安裝。適用于控制氣體、蒸汽、液體等介質。
B、特點:是一種直角回轉結構,由V型閥體、氣動執行機構、定位器及其他附件組成;有一個近似等百比的固有流量特性;采用雙軸承結構,啟動扭矩小,具有極好的靈敏度和感應速度;超強的剪切能力。
C、氣動活塞執行機構采用壓縮空氣作動力源,通過活塞的運動帶動曲臂進行90度回轉,達到使閥門自動啟閉。它的組成部分為:調節螺栓、執行機構箱體、曲臂、氣缸體、氣缸軸、活塞、連桿、萬向軸。
D、氣動調節閥的工作原理:氣動調節閥由執行機構和調節機構組成。執行機構是調節閥的推力部件,它按控制信號壓力的大小產生相應的推力,推動調節機構動作。閥體是氣動調節閥的調節部件,它直接與調節介質接觸,調節該流體的流量。
氣動閘閥-性能規范
型號
|
公稱壓力
(MPa)
|
實驗壓力
|
工作溫度(℃)
|
適用介質
|
強度水(MPa)
|
密封(水)空氣(MPa)
|
低壓密封空氣(MPa)
|
Z641H-16C
Z641W-16P(R)
|
1.6
|
2.4
|
1.8
|
0.6
|
≤425
|
硝酸類
|
Z641W-25P(R)
|
2.5
|
3.8
|
2.8
|
0.6
|
≤200
|
醋酸類
|
Z641W-40P(R)
|
4.0
|
6.0
|
4.4
|
0.6
|
≤200
|
硝酸類
|
Z641W-64P(R)
|
6.4
|
9.6
|
7.0
|
0.6
|
≤200
|
醋酸類
|
氣動閘閥-主要零件材質
閥體/閥蓋
|
ZGICr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12M02Ti
|
ZG00Cr17Ni14M02
|
WCB
|
零件名稱
|
ZGICr18Ni9Tit系列
|
ZG00Cr18Ni10系列
|
ZG1Cr18Ni12M02Ti系列
|
ZG00Cr17Ni14M02系列
|
WCB系列
|
閘板
|
ZGICr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12M02Ti
|
ZG00Cr17Ni14M02
|
1Cr13
|
閥桿
|
1Cr18Ni9Ti
|
00Cr18Ni10
|
1Cr18Ni12M02Ti
|
00Cr17Ni14M02
|
1Cr13
|
填料
|
PTFE編織
|
PTFE編織
|
PTFE編織
|
PTFE編織
|
石墨
|
墊片
|
304L+PTFE
|
304L+PTFE
|
316+PTFE
|
316L+PTFE
|
石墨
|
壓蓋
|
ZGICr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12M02Ti
|
ZG00Cr17Ni14M02系列
|
WCB
|
填料壓環
|
1Cr18Ni9Ti
|
00Cr18Ni10
|
1Cr18Ni12M02Ti
|
00Cr17Ni14M02
|
1Cr13
|
螺栓
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
35CrMoA
|
螺母
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
45
|
氣動閘閥-1.6MPa主要連接尺寸
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
L
|
mm
|
130
|
150
|
160
|
180
|
200
|
250
|
265
|
280
|
300
|
325
|
350
|
400
|
450
|
500
|
550
|
600
|
650
|
700
|
800
|
H
|
mm
|
175
|
180
|
210
|
210
|
350
|
358
|
373
|
435
|
500
|
614
|
674
|
818
|
1225
|
1415
|
1630
|
1780
|
2050
|
2181
|
2599
|
W
|
mm
|
180
|
180
|
200
|
200
|
200
|
240
|
240
|
280
|
320
|
360
|
360
|
400
|
450
|
500
|
500
|
600
|
720
|
720
|
720
|
氣動閘閥-2.5MPa主要連接尺寸
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
L
|
mm
|
130
|
150
|
160
|
180
|
200
|
250
|
265
|
280
|
300
|
325
|
350
|
400
|
450
|
500
|
550
|
600
|
650
|
700
|
800
|
H
|
mm
|
175
|
180
|
210
|
210
|
350
|
358
|
373
|
435
|
500
|
614
|
674
|
818
|
1225
|
1415
|
1630
|
1780
|
2050
|
2181
|
2599
|
W
|
mm
|
180
|
180
|
200
|
200
|
200
|
240
|
240
|
280
|
320
|
360
|
360
|
400
|
450
|
500
|
500
|
600
|
720
|
720
|
720
|
氣動閘閥-4.0MPa主要連接尺寸
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
L
|
mm
|
130
|
150
|
160
|
180
|
200
|
250
|
280
|
310
|
350
|
400
|
450
|
550
|
650
|
750
|
850
|
950
|
H
|
mm
|
175
|
180
|
210
|
210
|
350
|
358
|
373
|
435
|
500
|
614
|
674
|
818
|
1225
|
1415
|
1630
|
1780
|
W
|
mm
|
180
|
180
|
200
|
200
|
200
|
240
|
240
|
280
|
320
|
360
|
360
|
400
|
450
|
500
|
500
|
600
|
氣動閘閥-6.4MPa主要連接尺寸
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
L
|
mm
|
170
|
190
|
210
|
230
|
240
|
250
|
280
|
320
|
350
|
400
|
450
|
550
|
650
|
750
|
850
|
950
|
H
|
mm
|
175
|
180
|
210
|
230
|
350
|
359
|
373
|
435
|
500
|
614
|
674
|
818
|
970
|
1145
|
1280
|
1450
|
W
|
mm
|
120
|
120
|
140
|
160
|
200
|
240
|
280
|
320
|
360
|
400
|
400
|
450
|
560
|
640
|
800
|
800
|
氣動閘閥-10.0MPa主要連接尺寸
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
L
|
mm
|
170
|
190
|
210
|
230
|
240
|
250
|
280
|
310
|
350
|
400
|
450
|
550
|
650
|
H
|
mm
|
175
|
180
|
210
|
230
|
350
|
359
|
373
|
435
|
500
|
614
|
674
|
818
|
970
|
W
|
mm
|
120
|
120
|
160
|
180
|
240
|
280
|
320
|
360
|
400
|
450
|
560
|
640
|
720
|
氣動閘閥-16.0MPa主要連接尺寸
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
L
|
mm
|
170
|
190
|
210
|
230
|
240
|
300
|
340
|
390
|
450
|
525
|
600
|
750
|
H
|
mm
|
175
|
180
|
210
|
230
|
350
|
359
|
373
|
435
|
500
|
614
|
674
|
818
|
W
|
mm
|
120
|
120
|
140
|
160
|
200
|
240
|
280
|
320
|
360
|
400
|
400
|
450
|
|
