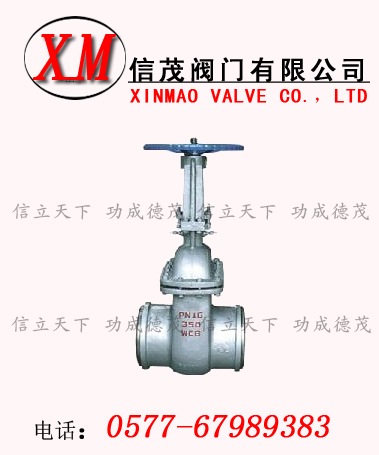

水封閘閥概述：
水封閘閥用于公稱壓力100MPa，工作溫度425℃，工作介質為水、蒸汽、油品和非腐蝕氣體的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統。
產品特點
1、S/Z型系列采用雙閘板雙向彈性密封、啟閉靈活、迅速、密封可靠
2、產品結構簡單、緊湊合理、檢修方便、使用壽命長
3、在管路上作啟閉裝置用，必須處于全開或全閉狀態，不得用于調節流量
4、閥門連接方式有法蘭和焊接兩種，驅動方式為手動和電動。
主要性能規范 Chief property and specification
|
試驗壓力
Test pressure
|
公稱壓力PN/MPa
|
|
1.0
|
1.6
|
2.5
|
4.O
|
6.4
|
1O.0
|
|
殼體強度試驗
Shell Strength test
|
1.5
|
2.4
|
3.8
|
6.O
|
9.6
|
15.0
|
|
密封試驗
Seal test
|
1.1
|
1.8
|
2.8
|
4.4
|
7.0
|
11.O
|
|
上密封試驗
Back seal test
|
1.1
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
|
氣密封試驗
Leak- proofness test
|
0.5～O.7
|
使用范圍 Scope of use
|
產品類別
Product
classification
|
適用溫度/℃
Working
temperature
|
適用介質
Suitable medium
|
|
碳鋼型(C)
Carbon steel
|
≤425
|
水、蒸汽、油品、非腐蝕性氣體
Water，Stem，oilgoods
non-corrosive gas
|
|
合金鋼(I)
Alloy steel
|
≤540
|
主要零件材料 Material for Main Parts
|
產品類型
Product type
|
零件名稱
Part name
|
|
閥體、閥蓋、支架 B0dy，BOnnet，Yoke
|
閥桿
Valve rod
|
閘板、閥瓣、密封面
Walge gate Disc Sealface
|
閥座密封面
Seatring seal face
|
閥桿螺母
Yoke nut
|
填料
Packing
|
|
碳鋼型(C) Carbon steel
|
WCB 25
|
1Crl3 或2Crl3
|
Crl3型不銹鋼或硬質合金 Sainlesssteelor carbidealloy
|
不銹鋼 Stainlesssteel
|
鋁青銅 Albronze
|
柔性石墨 F18xible graphite
|
|
